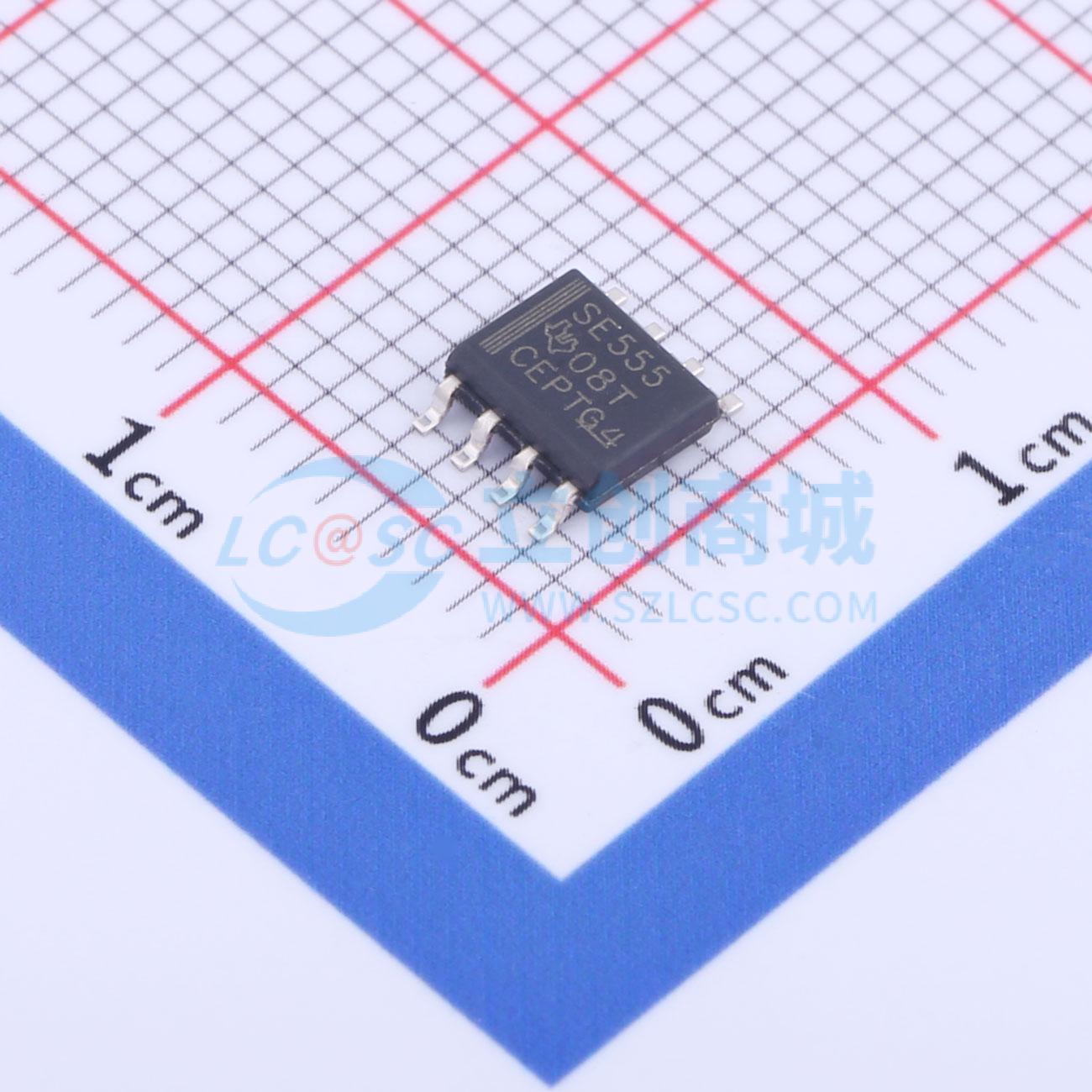

SE555DR

这些设备是能够产生精确时间延迟或振荡的精密定时电路。在时间延迟或单稳态工作模式下，定时间隔由单一外部电阻和电容网络控制。在非稳态工作模式下，频率和占空比可以通过两个外部电阻和一个外部电容独立控制。

阈值和触发水平通常分别是VCC的三分之二和三分之一。通过使用控制电压端子可以改变这些水平。当触发输入低于触发水平时，触发器被置位，输出变高。如果触发输入高于触发水平且阈值输入高于阈值水平，则触发器被复位，输出为低。复位（RESET）输入可以覆盖所有其他输入，并可用于启动新的定时周期。当RESET变低时，触发器被复位，输出变低。当输出为低时，在放电（DISCH）和地之间提供了一个低阻抗路径。

输出电路能够吸收或提供高达200 mA的电流。操作规定适用于5 V至15 V的电源。在5 V电源下，输出电平与TTL输入兼容。

• 定时范围从微秒到小时
• 可工作于无稳态或单稳态模式
• 可调占空比
• TTL兼容输出，可吸收或提供高达200 mA的电流
• 符合MIL-PRF-38535标准的产品，所有参数均经过测试，除非另有说明。对于其他产品，生产过程不一定包括所有参数的测试。

• 指纹生物识别
• 虹膜生物识别
• 射频识别读取器
