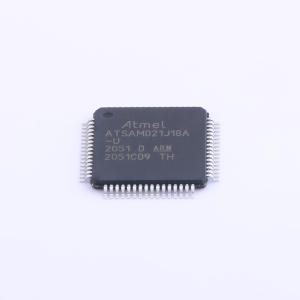

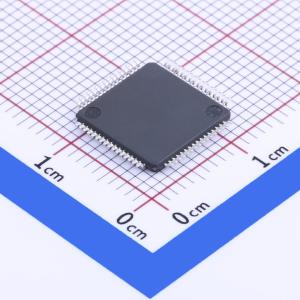

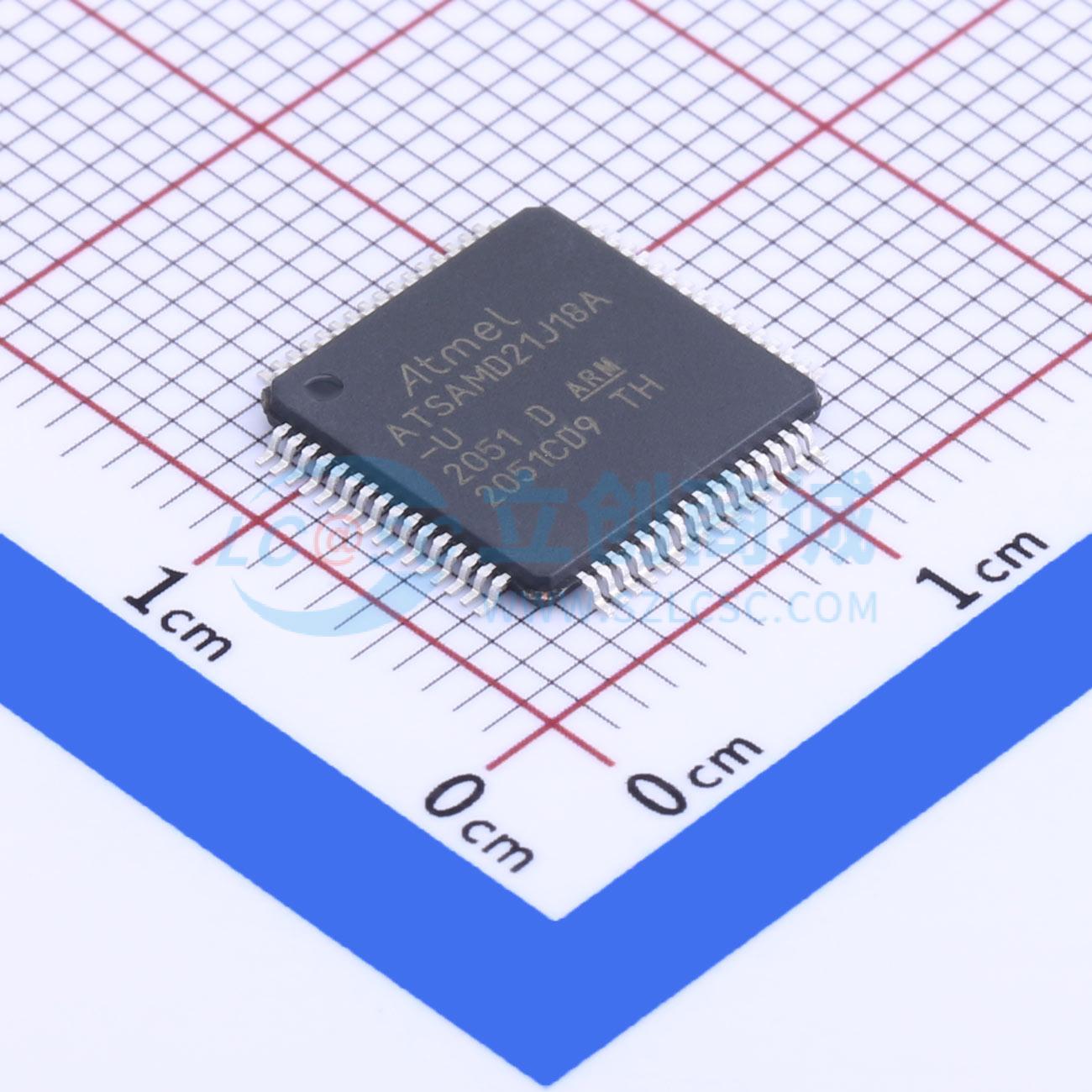

ATSAMD21J18A-AU
低功耗32位Cortex-M0+ MCU，具备高级模拟和PWM功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：ARM Cortex-M0+ CPU，最高运行频率48 MHz。单周期硬件乘法器。微跟踪缓冲区 (MTB)。32/64/128/256 KB 系统内可自编程闪存。4/8/16/32 KB SRAM 内存。上电复位 (POR) 和欠压检测 (BOD)。内部和外部时钟选项，配备48 MHz数字锁相环 (DFLL48M) 和48 MHz至96 MHz分数数字锁相环 (FDPLL96M)。外部中断控制器 (EIC)
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATSAMD21J18A-AU
- 商品编号
- C967932
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；硬件CRC；可编程看门狗；触控功能 |
商品特性
- ARM Cortex - M0+ CPU，最高运行频率达48 MHz，具备单周期硬件乘法器和微跟踪缓冲区（MTB）
- 32/64/128/256 KB 可在系统内自编程闪存，4/8/16/32 KB SRAM 内存
- 具备上电复位（POR）和欠压检测（BOD），有内部和外部时钟选项，配备48 MHz 数字锁频环（DFLL48M）和48 MHz 至96 MHz 的分数数字锁相环（FDPLL96M），有外部中断控制器（EIC），16个外部中断，一个不可屏蔽中断（NMI），双引脚串行线调试（SWD）编程、测试和调试接口
- 具备空闲和待机睡眠模式，支持睡眠行走外设
- 12通道直接内存访问控制器（DMAC）
- 12通道事件系统
- 最多五个16位定时器/计数器（TC），可配置为：一个带两个比较/捕获通道的16位TC；一个带两个比较/捕获通道的8位TC；通过使用两个TC组成一个带两个比较/捕获通道的32位TC
- 最多四个用于控制的24位定时器/计数器（TCC），具备扩展功能：最多四个比较通道，可选互补输出；可在端口引脚上生成同步脉冲宽度调制（PWM）模式；具备确定性故障保护、快速衰减和可配置的互补输出间死区时间；抖动功能可将分辨率提高最多5位并减少量化误差
- 32位实时计数器（RTC），具备时钟/日历功能
- 看门狗定时器（WDT）
- CRC - 32生成器
- 一个全速（12 Mbps）通用串行总线（USB）2.0接口，具备嵌入式主机和设备功能，八个端点
- 最多六个串行通信接口（SERCOM），每个可配置为：具备全双工和单线路半双工配置的USART；最高3.4 MHz的I²C；SPI；LIN从机
- 一个两通道片间音频（i3）接口
- 一个12位、350 ksps 模数转换器（ADC），最多20个通道，支持差分和单端输入，1/2x至16x可编程增益级，自动偏移和增益误差补偿，硬件过采样和抽取以支持13、14、15或16位分辨率
- 10位、350 ksps 数模转换器（DAC）
- 最多四个具备窗口比较功能的模拟比较器（AC）
- 外设触摸控制器（PTC），256通道电容式触摸和接近感应
- 最多52个可编程I/O引脚
- 符合AEC - Q100 1级标准（ - 40°C至125°C）
- 与SAM D20引脚兼容
- 封装形式有：64引脚TQFP、QFN、UFBGA；48引脚TQFP、QFN；45引脚WLCSP；35引脚WLCSP；32引脚TQFP、QFN
- 工作电压为1.62V至3.63V
