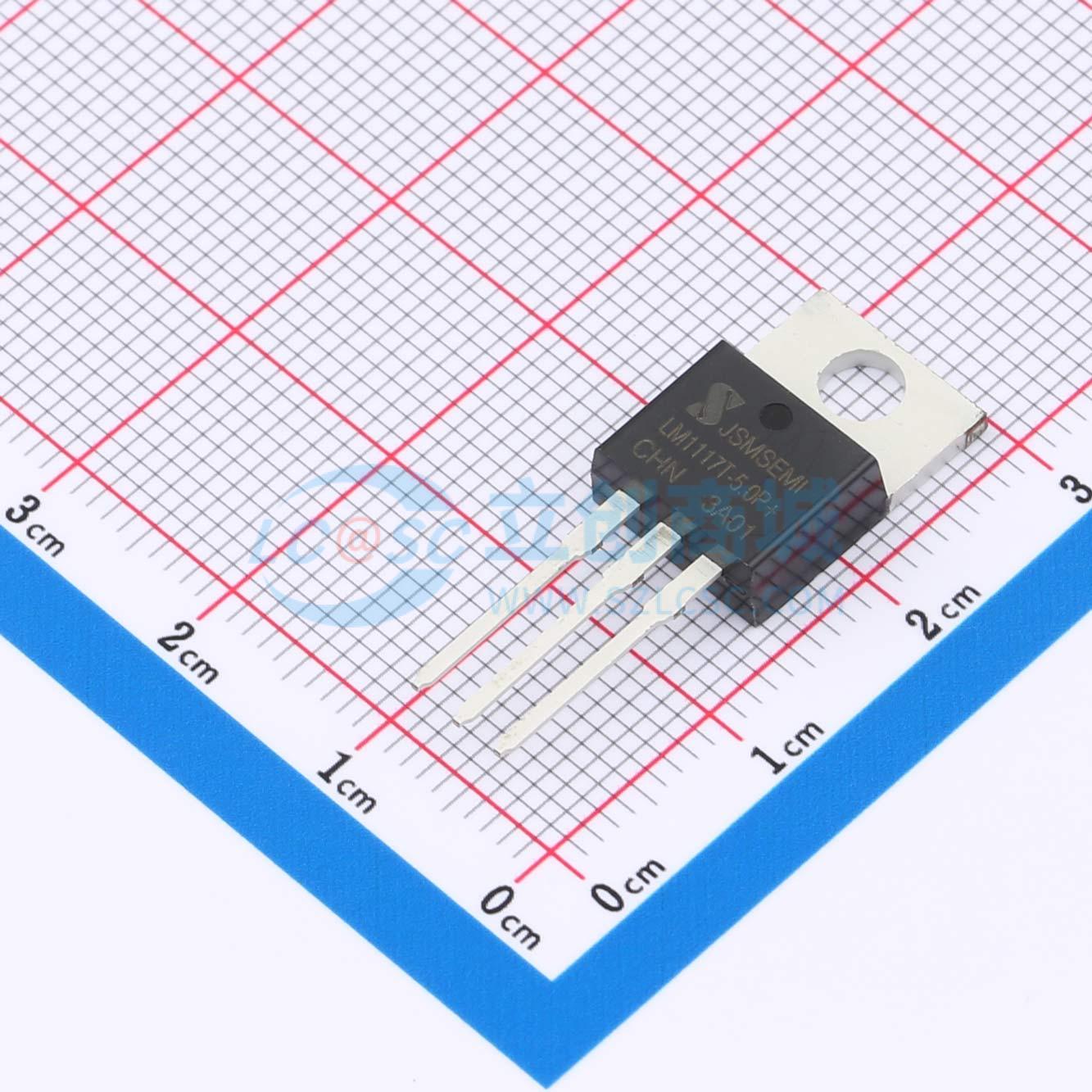

LM1117T-5.0 P+
低压差三端稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM1117 是一系列低压差三端稳压器，在输出电流为 1A 时，压差为 1.15V。LM1117 系列具备限流和热关断功能。其电路包含一个精密带隙基准源，可确保 1.5V、1.8V、2.5V、2.85V、3.3V、5.0V 版本和可调版本的输出电压精度在 1%以内，1.2V 版本的输出电压精度在 2%以内
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM1117T-5.0 P+
- 商品编号
- C963392
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.15V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 短路保护；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM1117是一系列低压差三端稳压器，在输出电流为1A时，压差为1.15V。 LM1117系列具备限流和热关断功能。其电路包含一个精密带隙基准源，可确保1.5V、1.8V、2.5V、2.85V、3.3V、5.0V和可调版本的输出电压精度在1%以内，1.2V版本的输出电压精度在2%以内。电流限制经过精密设置，以确保指定的输出电流和可控的短路电流。片上热关断功能可防止因过载和环境温度共同作用导致的结温过高。 LM1117有可调版本，仅需两个外部电阻即可提供1.25V至12V的输出电压。 LM1117系列采用行业标准的SOT - 223、SOT - 89 - 3、TO - 220 - 3、TO - 252 - 2和TO263 - 3功率封装。
商品特性
- 低压差电压：输出电流为1A时为1.15V
- 精密电流限制
- 片上热关断
- 三端可调或固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5.0V
- 工作结温：-40至125°C
应用领域
- 电脑主板
- 液晶显示器显卡
- DVD视频播放器
- 网卡/交换机
- 电信设备、ADSL调制解调器、打印机及其他外围设备
