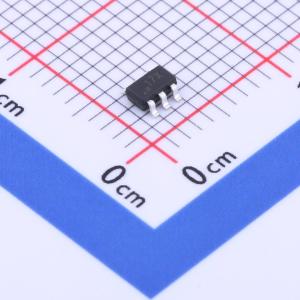

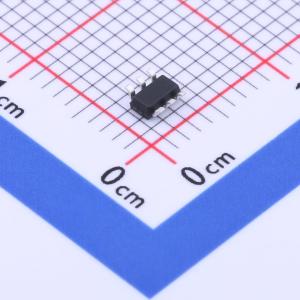

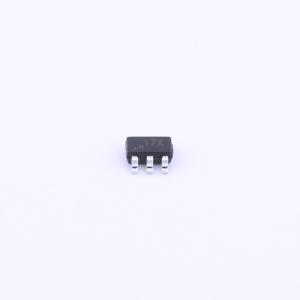

JSM4057

单节锂离子电池充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适合便携式设备应用，智能再充电功能
品牌名称: JSMSEMI(杰盛微)
商品型号: JSM4057
商品编号: C963399
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

JSM4057 是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。JSM4057充电截止电压为 4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时，TP4057将自动结束充电过程。当输入电压被移掉后，JSM4057 自动进入低电流待机状态，将待机电流降至 3uA。

商品特性

最大充电电流：600mA
无需MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化
智能再充电功能
预充电压：4.2V±1%
C/10 充电终止
2.9V 涓流充电阈值
单独的充电、结束指示灯控制信号
封装形式：SOT23-6L

应用领域

手机
PDA
MP3/MP4
蓝牙耳机
GPS充电座
数码相机
Mini 音响等便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

4.8折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	3uA
