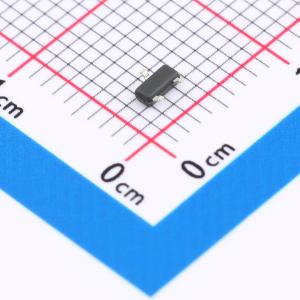

温馨提醒：图片仅供参考，商品以实物为准
JSM3420S
耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 适用于各类小型电子设备，提供高效、稳定的开关与功率转换性能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM3420S
- 商品编号
- C963396
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 19mΩ@1.8V | |
| 耗散功率(Pd) | 1.56W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 7.2nC@4.5V | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 当VGS = 10V时,ID = 6A
- 当VGS = 4.5V时,ID = 5A
- 当VGS = 10V时,RDS(导通电阻)= 19mΩ(典型值)
- 当VGS = 4.5V时,RDS(导通电阻)= 23mΩ(典型值)
- 当VGS = 2.5V时,RDS(导通电阻)= 31mΩ(典型值)
- 当VGS = 1.8V时,RDS(导通电阻)= 42mΩ(典型值)
- 低导通电阻
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏电流
应用领域
- 电源管理
- 电池供电系统
- 汽车电子
- 便携式设备
- 负载开关
- 数码相机
