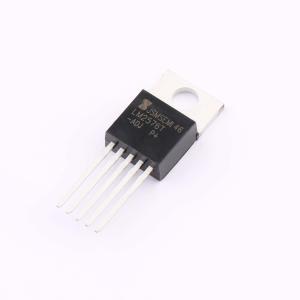

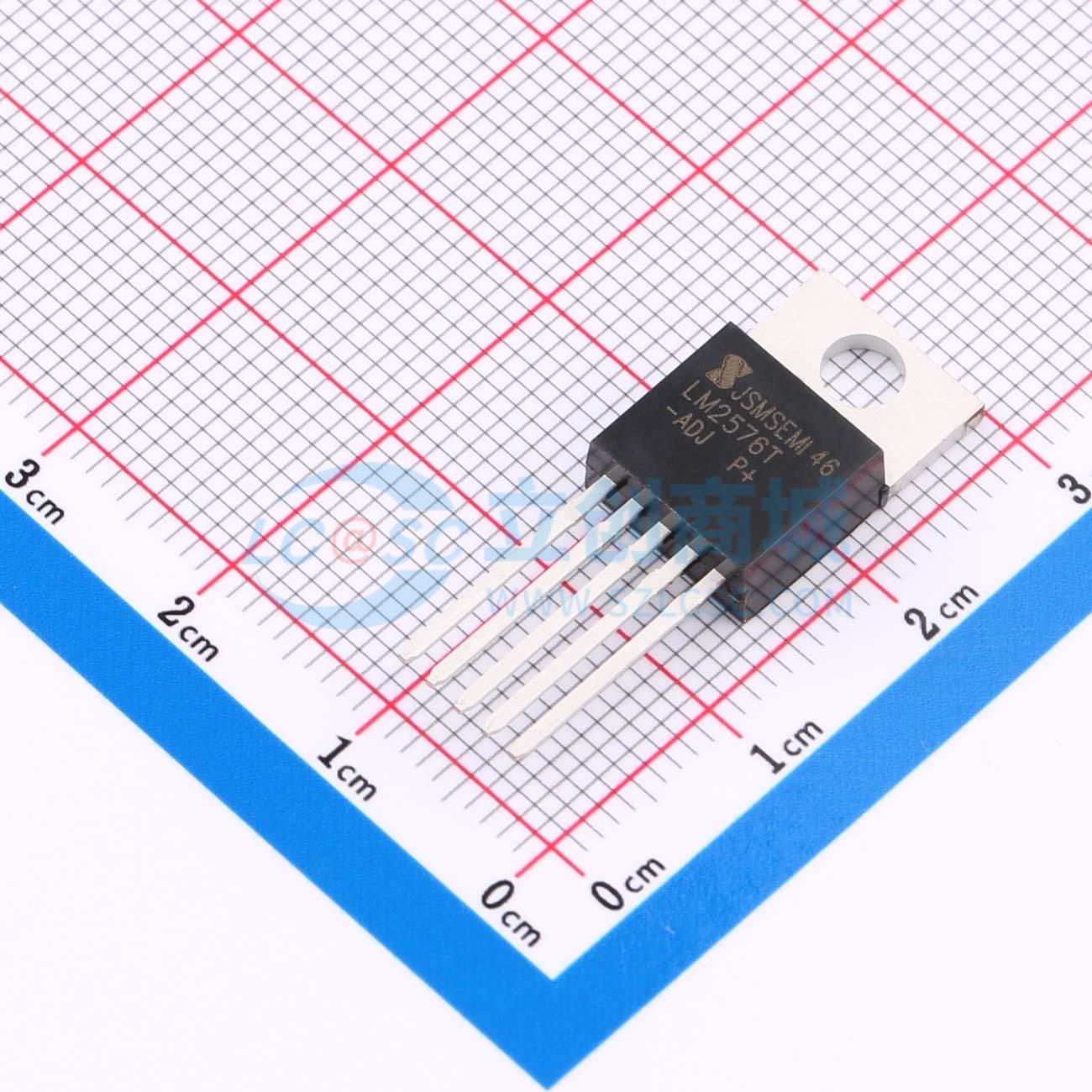

LM2576T-ADJ P+
高效降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576TADJ系列调节器是单片集成电路,适用于设计简单方便的降压开关调节器（降压转换器）。所有电路都能驱动3A负载,具有良好的线路和负载调节性能。该系列提供3.3V、5.0V、12V和可调输出版本。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576T-ADJ P+
- 商品编号
- C963393
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2576T-ADJ系列稳压器是单片集成电路，非常适合于降压开关调节器（buck转换器）的简便设计。该系列的所有电路都能够以出色的线性和负载调节能力驱动3.0A的负载。这些器件提供3.3V、5.0V、12V固定输出电压版本以及可调输出版本。
这些稳压器旨在减少外部组件的数量，以简化电源设计。多个不同的电感制造商提供了针对与LM2576T-ADJ配合使用的优化标准系列电感器。
由于LM2576T-ADJ转换器是一种开关模式电源，其效率相比常见的三端线性稳压器显著更高，尤其是在输入电压较高的情况下。在许多情况下，耗散功率非常低，以至于不需要散热片或者可以大幅减小其尺寸。几个不同的制造商提供了为与LM2576T-ADJ配合使用而优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。LM2576T-ADJ的特点包括，在指定的输入电压和输出负载条件下，输出电压的容差保证在+/-4%，振荡器频率的容差为+/-10%（在0°C至125°C范围内为+/-2%）。
外部关断功能包含在内，典型待机电流为80µA。输出开关包括逐周期电流限制以及故障条件下的热关断，以实现全面保护。
应用领域
- 简单高效的降压（Buck）调节器
- 用于线性调节器的高效预调节器
- 板载开关调节器
- 正到负转换器（升降压）
- 负电压升压转换器
- 电池充电器电源供应
