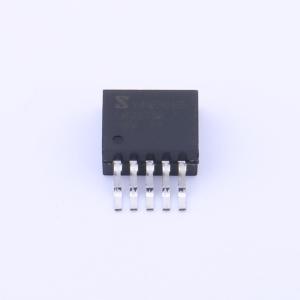

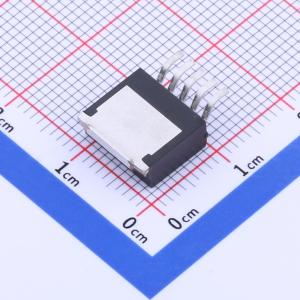

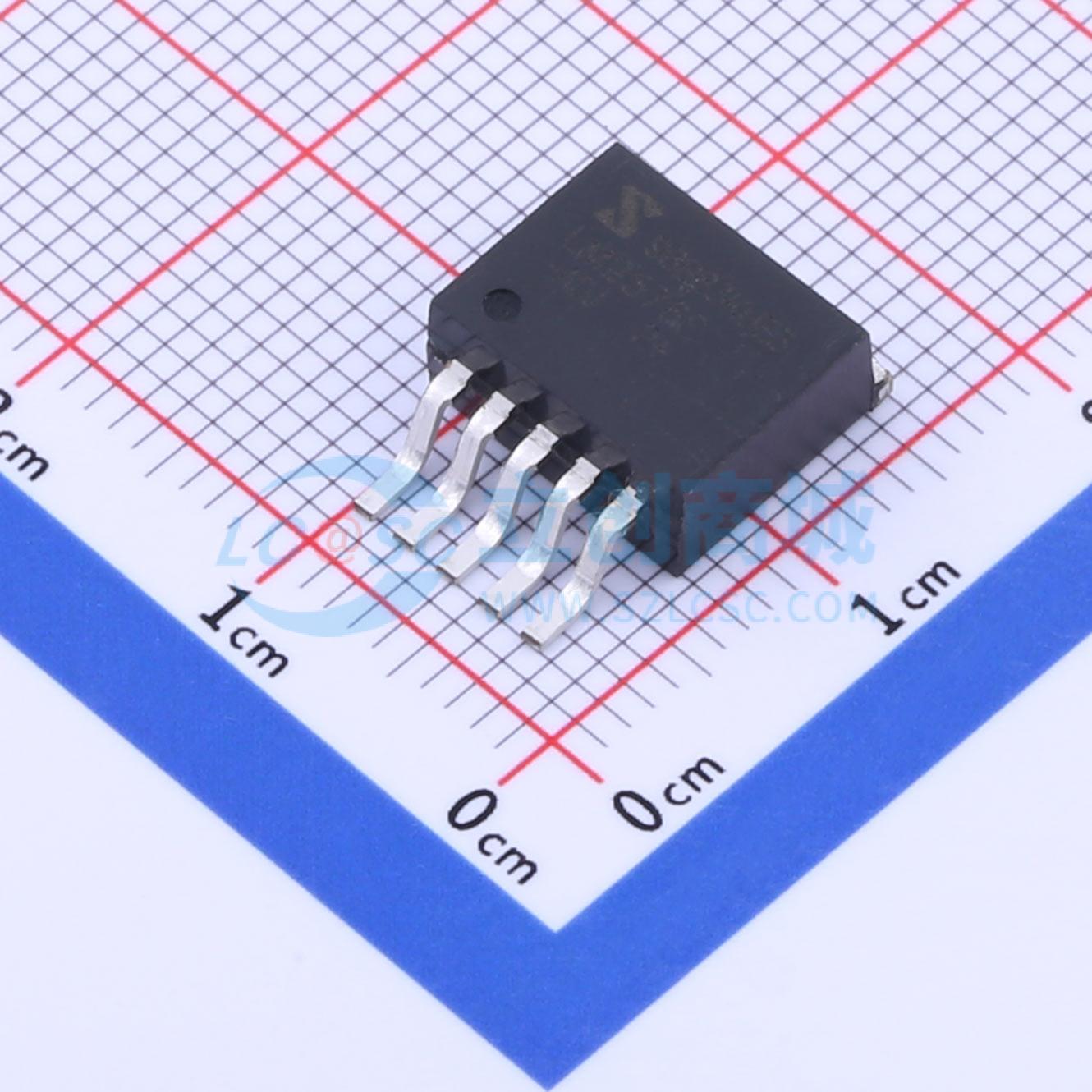

LM2576S-ADJ P+
高效能可调输出降压/升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576SADJ P+ 是一款高效能、可调输出的降压/升降压转换器,适用于需要精确输出电压的应用。该系列转换器简化了开关电源设计,只需四个外部元件即可实现高效的DC-DC转换。LM2576SADJ P+ 支持宽输入电压范围（4V至40V）,可提供高达3A的输出电流。其典型效率可达82%,并且具有过温保护和电流限制功能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576S-ADJ P+
- 商品编号
- C963388
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 1.23V~35V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 可与国半（National）的LM2575/6系列引脚对引脚替换
- 仅需4个支持元件的直流-直流降压或降压/升压转换器
- 固定或可调电压
- 预设输出电压为3.3V、5V和12V
- 宽输出电压范围，1.23V至35V
- 5V输出时典型效率达82%
- 宽输入电压范围，4V至40V
- 禁止/使能控制引脚
- 工业温度范围
- TO-220和TO-263封装
应用领域
- 微控制器电源
- 医疗设备
- 工业电源
- 仪器仪表电源
