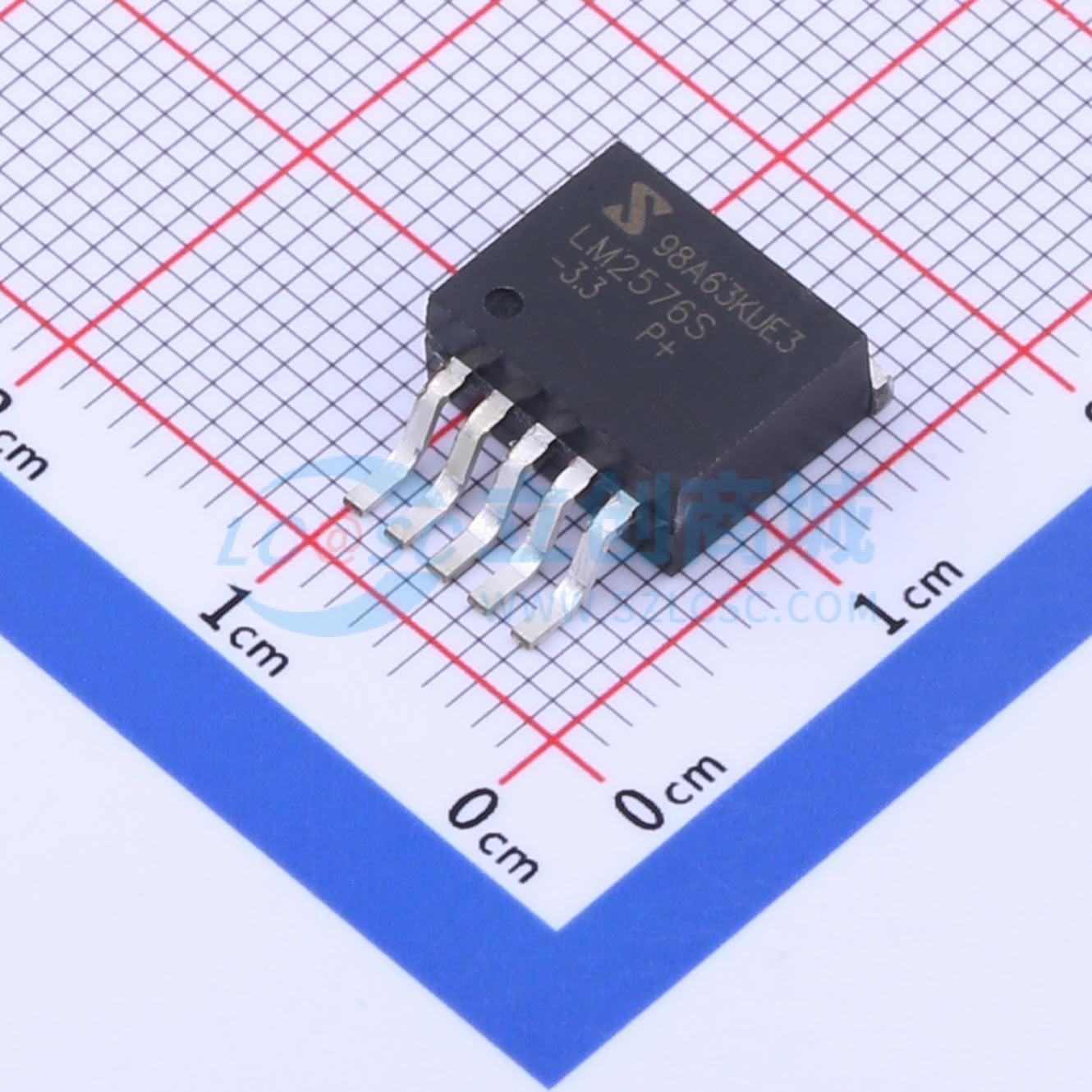

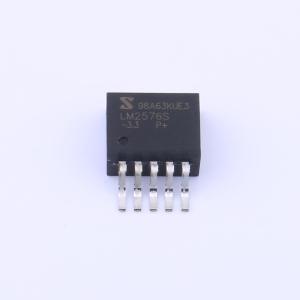

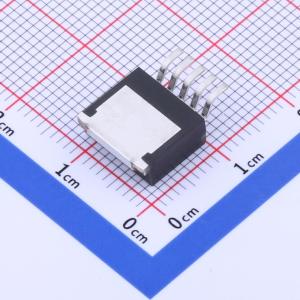

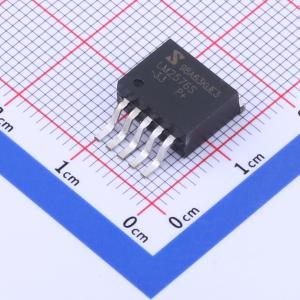

LM2576S-3.3 P+
3A降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576S/T系列是单片集成电路,适用于设计简单高效的降压型开关稳压器。该系列器件可驱动3.0A负载,具有良好的线性和负载调节性能。提供3.3V、5.0V、12V固定输出版本和可调输出版本。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576S-3.3 P+
- 商品编号
- C963386
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2576T-ADJ系列稳压器是单片集成电路，非常适合于降压开关稳压器（buck转换器）的简便设计。该系列所有电路都能够以出色的线性和负载调节能力驱动3.0A的负载。这些器件提供3.3V、5.0V、12V的固定输出电压版本以及可调输出版本。
这些稳压器旨在最小化外部组件的数量，从而简化电源设计。多个不同的电感器制造商提供了针对LM2576T-ADJ优化的标准系列电感器。
由于LM2576T-ADJ转换器是一种开关模式电源，因此与常用的三端线性稳压器相比，其效率显著提高，尤其是在输入电压较高的情况下。在许多情况下，耗散的功率非常低，以至于不需要散热器或可以大幅减小其尺寸。多个不同的制造商提供了针对LM2576T-ADJ优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。LM2576T-ADJ的特点包括在指定输入电压和输出负载条件下，输出电压的公差为+/-4%，振荡频率的公差为+/-10%（0°C至125°C范围内为+/-2%）。
还包括外部关断功能，具有80µA（典型值）的待机电流。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。
商品特性
- 3.3V、5.0V、12V及可调输出版本
- 可调版本的输出电压范围为1.23至37V，在线性和负载条件下最大偏差±4%
- 确保3.0A输出电流
- 宽输入电压范围
- 仅需4个外部元件
- 52kHz固定频率内部振荡器
- TTL关断功能，低功耗待机模式
- 高效率
- 使用易于获取的标准电感器
- 热关断和电流限制保护
- SMD封装的湿敏等级为3级
应用领域
- 简单高效的降压（Buck）调节器
- 用于线性稳压器的高效预调节器
- 卡上开关调节器
- 正到负转换器 (升降压)
- 负电压升压转换器
- 电池充电器电源供应
