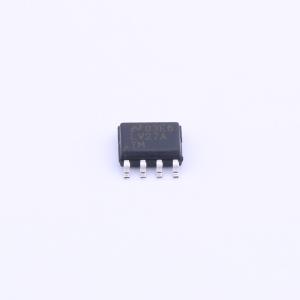

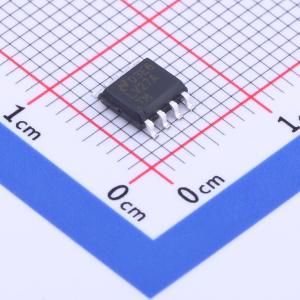

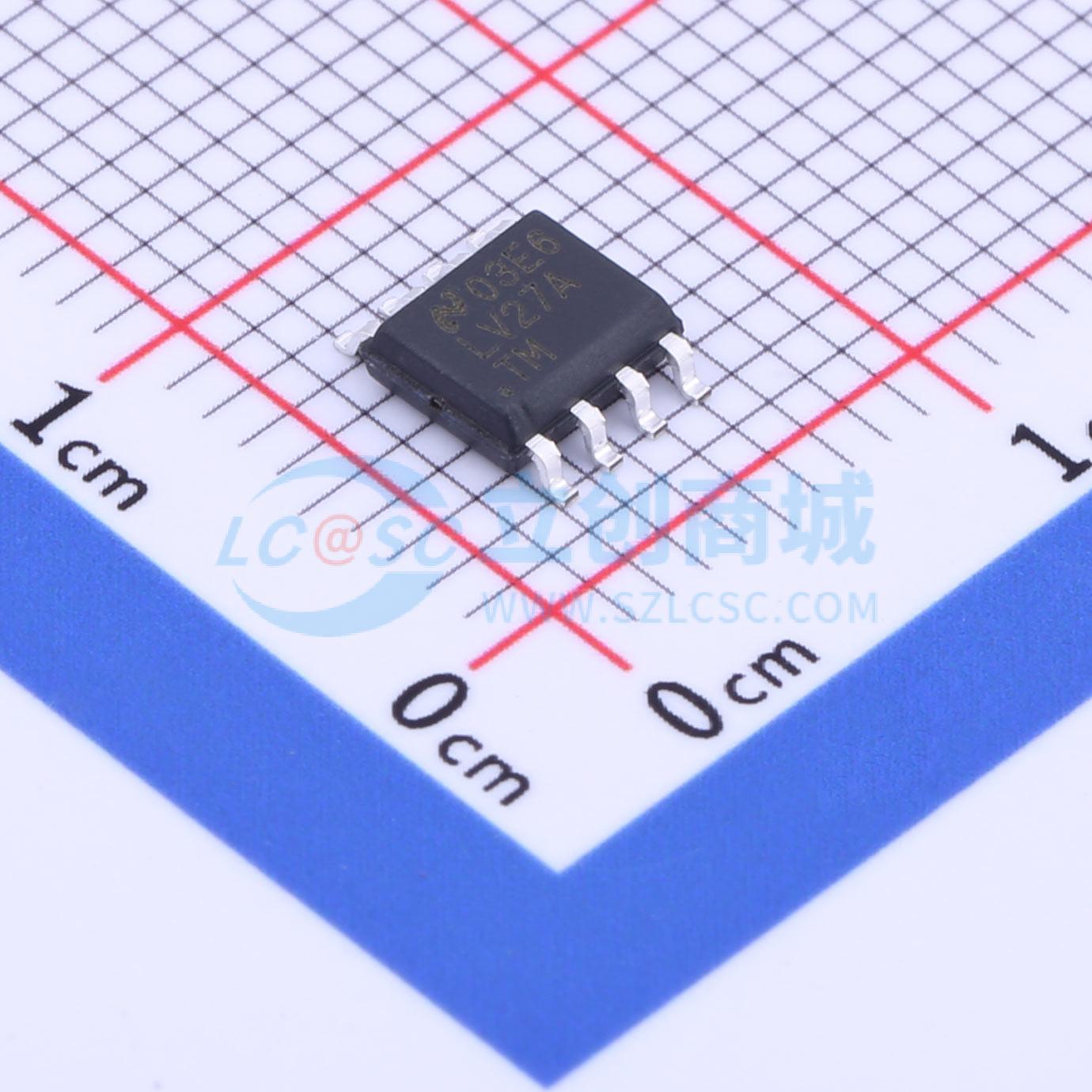

DS90LV027ATMX/NOPB
DS90LV027A LVDS双高速差分驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90LV027A是一款双LVDS驱动器，优化用于高数据速率和低功耗应用。该设备设计支持超过600 Mbps (300 MHz)的数据速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV027ATMX/NOPB
- 商品编号
- C962971
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 2 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 600Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 故障安全 |
商品概述
DS90LV027A是一款双路低电压差分信号（LVDS）驱动器器件，针对高数据速率和低功耗应用进行了优化，采用低电压差分信号LVDS技术，可支持超过600Mbps（300MHz）的数据速率。该器件为电流模式驱动器，即使在高频下也能保持较低的功耗，还可将短路故障电流降至最低。该器件采用8引脚SOIC封装，拥有直通设计，便于印刷电路板PCB布线。差分驱动器输出典型低输出摆幅为360mV，可产生低电磁干扰，适合时钟和数据的高速传输，可搭配对应的双路线路接收器或其他LVDS接收器，提供高速点对点LVDS接口。
商品特性
- 开关速率可达600Mbps（300MHz）
- 典型差分偏斜为0.3ns，最大差分偏斜为0.7ns
- 最大传播延迟为1.5ns
- 采用3.3V电源设计
- 差分信号为±360mV
- 功耗低，3.3V静态下功耗为46mW
- 直通设计可简化PCB布线
- 可与现有5V LVDS器件互操作
- 具备断电保护功能，输出为高阻态
- 符合TIA/EIA-644标准
- 采用8引脚SOIC封装，节省空间
- 工业工作温度范围为-40℃至85℃
应用领域
- 多功能打印机
- LVCmos-to-LVDS转换
- 楼宇与工厂自动化
- 电网基础设施
