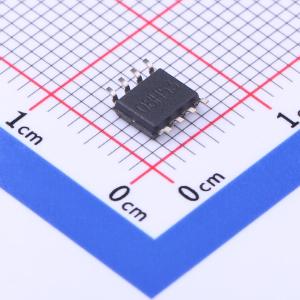

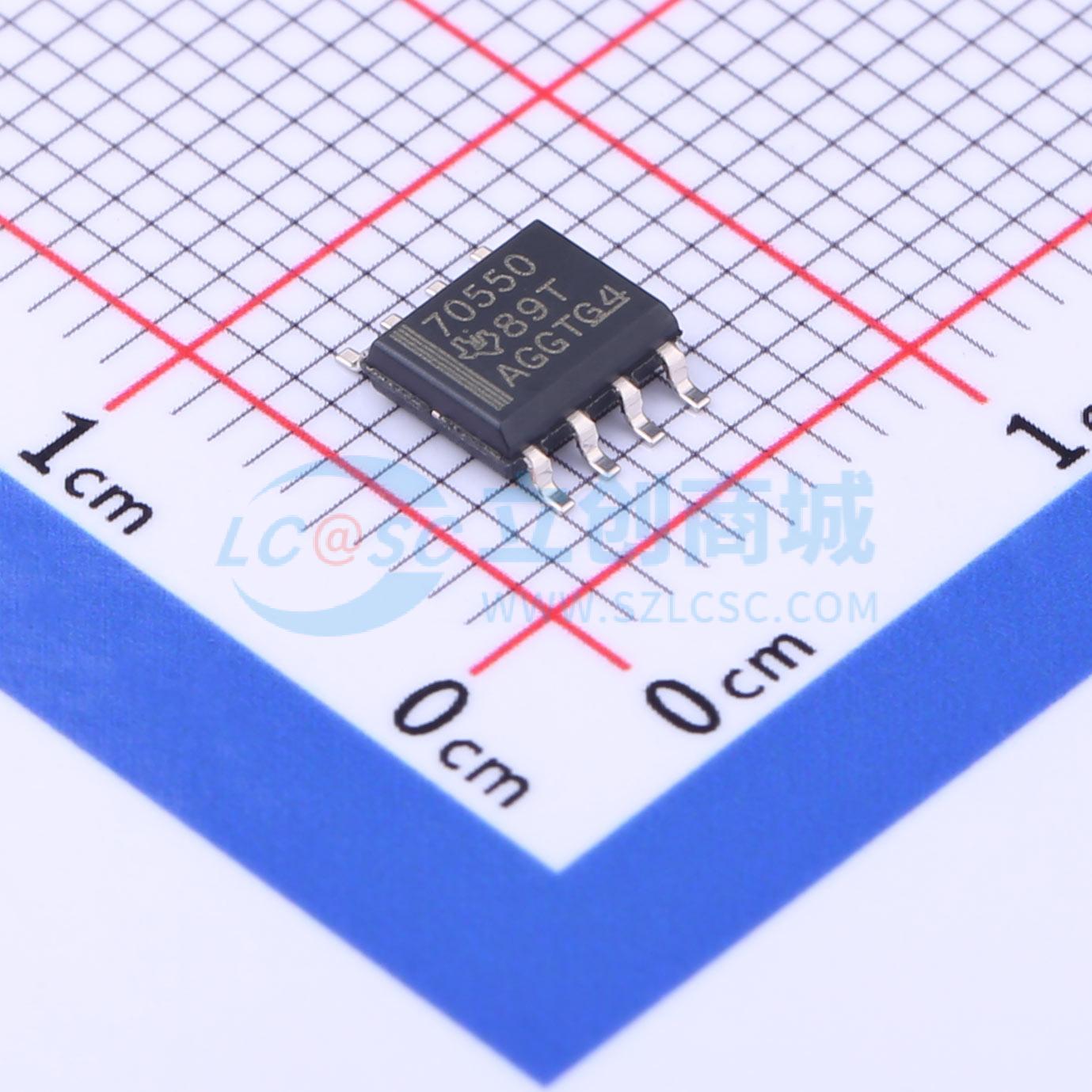

TPS3705-50DR

TPS370x-xx 系列微处理器电源电压监控器主要为基于 DSP 和处理器的系统提供电路初始化和时序监控功能。

上电期间，当电源电压 VDD 高于 1.1 V 时，RESET 信号有效。此后，电源电压监控器会持续监测 VDD，只要 VDD 低于阈值电压 VIT+，RESET 信号就会保持有效。当电源电压降至阈值电压 VIT-以下时，输出再次变为有效（低电平）。该系列产品无需外部元件，所有器件均通过内部电阻分压器设置了固定的检测阈值电压 VIT-。

该系列产品适用于 2.5 V、3 V、3.3 V 和 5 V 电源电压。电路采用 8 引脚 MSOP 或标准 SOIC 封装。TPS370x-xx 器件的工作温度范围为 -40°C 至 85°C。

• 具有 200 ms 固定延迟时间的上电复位发生器（无需外部电容）
• 精密电源电压监控器：支持 2.5 V、3 V、3.3 V 和 5 V
• 与 MAX705 至 MAX708 系列引脚兼容
• 集成看门狗定时器（仅 TPS3705-xx）
• 用于电源故障或低电量警告的电压监控器
• 最大电源电流为 50 μA
• 8 引脚 MSOP 和 8 引脚 SOIC 封装
• 温度范围：-40°C 至 85°C（TPS3705-33 为 -40°C 至 125°C）

• 使用 DSP、微控制器或微处理器的设计
• 工业设备
• 可编程控制器
• 汽车系统
• 便携式或电池供电设备
• 智能仪器
• 无线通信系统
• 笔记本电脑或台式电脑
