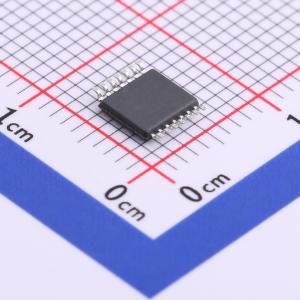

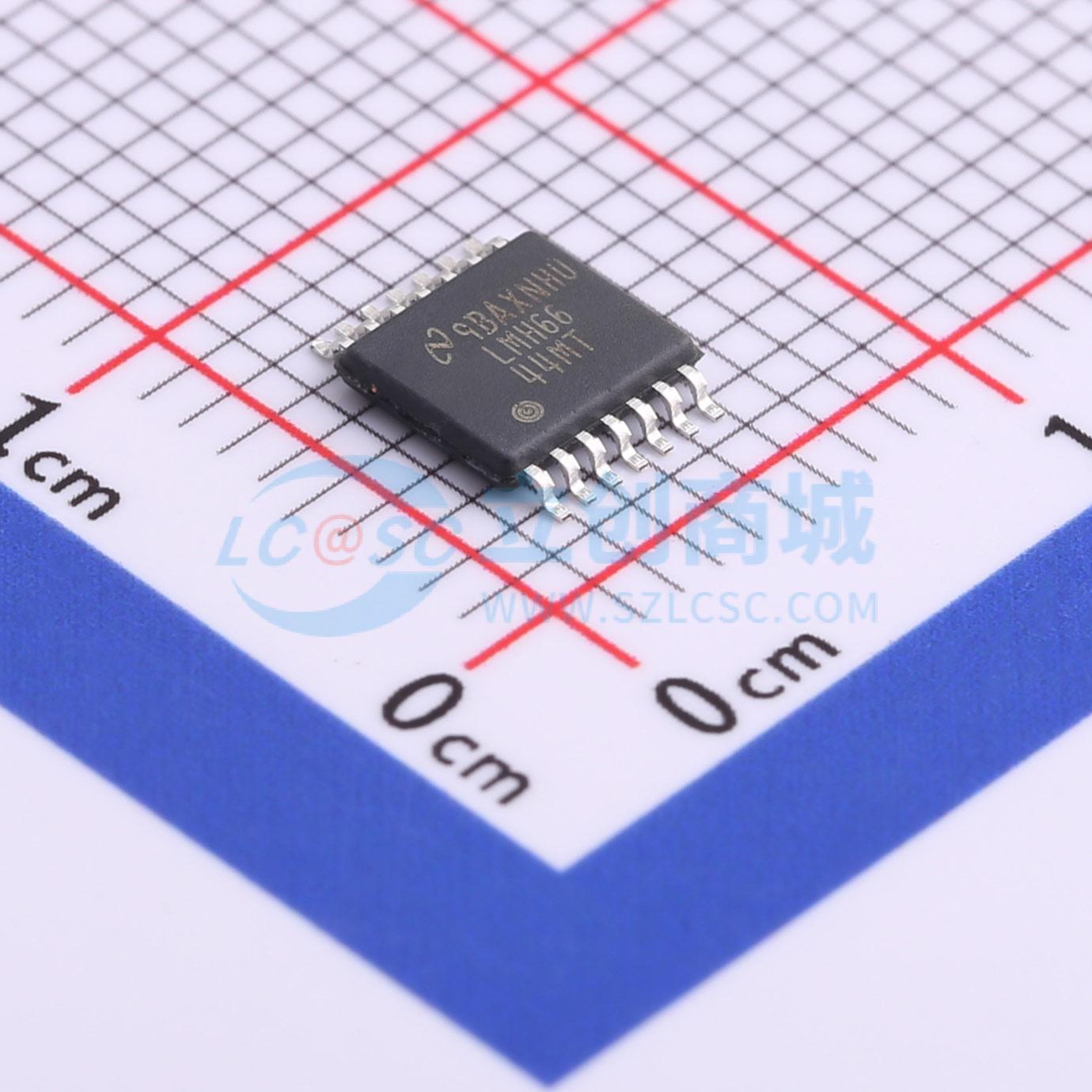

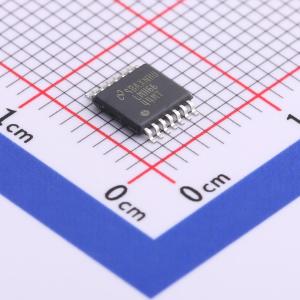

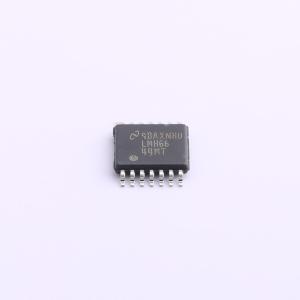

LMH6644MTX/NOPB

低功耗、130 MHz、75 mA轨到轨输出放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH6644 低功耗、130MHz、75mA 轨到轨输出放大器
品牌名称: TI(德州仪器)
商品型号: LMH6644MTX/NOPB
商品编号: C962081
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	130MHz
	输入失调电压(Vos)	120uV
	输入失调电压温漂(Vos TC)	3.4uV/℃
	压摆率(SR)	135V/us
	输入偏置电流(Ib)	5uA
	输入失调电流(Ios)	20nA

	属性	参数值
	输入电压噪声密度(eN)	17nV/√Hz@100kHz
	共模抑制比(CMRR)	95dB
	静态电流(Iq)	2.7mA
	输出电流	75mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~12.8V
	双电源电压(Vee~Vcc)	2.7V~12.8V
	功能特性	-

商品概述

LMH664X系列是真正的单电源电压反馈放大器，相比现有同性能器件，可实现130MHz高速、-62dBc低失真、约75mA输出电流，同时功耗更低，成本更低。输入共模电压范围可延伸至V负下方0.5V，距离V正1V；输出电压范围可延伸至任一电源轨的40mV以内，可实现宽动态范围，特别适合低电压应用。输出级可提供约75mA电流，能够驱动重载；130V/μs的快速压摆率可确保在较高速度下仍能维持大峰峰值输出摆幅，在3V电源下可实现40MHz的满功率带宽。器件在所有工作电压和工作模式下都可保持稳定，频率响应特性良好，在150Ω负载、增益为+2的条件下，0.1dB增益平坦度可达12MHz，任何增益设置下、轻重载条件下增益峰值都极小；具备68ns快速建立时间，低失真特性。该器件可提供优质视频性能，具备0.01%低微分增益和0.01°低微分相位特性，在150Ω重载和整个输出电压范围内都能保持良好的差分增益和差分相位特性，该系列提供单路、双路、四路不同版本可选，支持多种封装。

商品特性

3dB带宽（增益为+1时）：130MHz
电源电压范围：2.7V~12.8V
压摆率（增益为-1时）：130V/μs
空载电源电流：每放大器2.7mA
输出短路电流范围：+115mA至-145mA
线性输出电流：±75mA
输入共模电压范围：超出V负0.5V，距离V正1V
输出电压摆幅：距离电源轨仅40mV
100kHz下输入电压噪声：17nV/√Hz
100kHz下输入电流噪声：0.9pA/√Hz
总谐波失真（5MHz，负载2kΩ，输出2V峰峰值，增益+2）：-62dBc
建立时间：68ns
已针对3V、5V和±5V电源完成全面性能表征
过驱恢复时间：100ns
具备输出短路保护功能
共模电压范围超出后无输出相位反转
工作稳定性良好，任何增益设置及轻重载条件下增益峰值极小
150Ω负载、增益+2条件下，0.1dB增益平坦度可达12MHz
微分增益：0.01%，微分相位：0.01°
提供单路、双路、四路不同配置选项，支持多种封装

应用领域

有源滤波器
CD/DVD光驱
模数转换器缓冲放大器
便携式视频设备
电流检测缓冲器
高频信号处理
