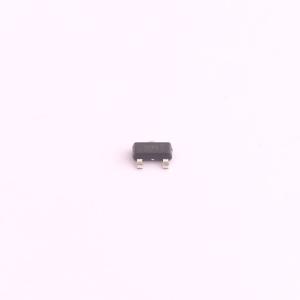

DRV5053VAQDBZR

双极霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5053器件是一个斩波稳定霍尔IC，可提供在温度范围内具有出色灵敏度稳定性和集成保护特性的磁感应解决方案。0V至2V模拟输出可对施加的磁通密度做出线性响应，并且能够辨别磁场方向的极性。该器件具有2.5V至38V的宽工作电压范围，反极性保护高达－22V，因此适用于各种工业和消费类应用。针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。
品牌名称: TI(德州仪器)
商品型号: DRV5053VAQDBZR
商品编号: C962159
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

DRV5053器件是一个斩波稳定霍尔IC，可提供在温度范围内具有出色灵敏度稳定性和集成保护特性的磁感应解决方案。0V至2V模拟输出可对施加的磁通密度做出线性响应，并且能够辨别磁场方向的极性。该器件具有2.5V至38V的宽工作电压范围，反极性保护高达－22V，因此适用于各种工业和消费类应用。针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。

商品特性

线性输出霍尔传感器，出色的温度稳定性
温度范围内的灵敏度为 ±10%
高灵敏度选项：11mV/mT（OA）、23mV/mT (PA)、45mV/mT (RA)、90mV/mT (VA)、+23mV/mT (CA)、+45mV/mT (EA)
支持宽电压范围，2.5V至38V，无需外部稳压器
宽工作温度范围，TA = -40 至 125℃
放大的输出级，2.3mA灌电流，300μA拉电流
输出电压：0.2V至大约1.8V，B = 0mT，OUT = 1V
快速加电：35μs
小型封装和外形尺寸，表面贴装3引脚SOT - 23(DBZ)，2.92mm × 2.37mm；穿孔式3引脚TO - 92(LPG)，4.00mm × 3.15mm
反向电源保护（高达 - 22V）
支持高达40V的负载突降
输出短路保护
输出电流限制

应用领域

流量计
对接调整
振动校正
减震器控制

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±9mT
	灵敏度	9mV/Gs
	线性度	±1%

	属性	参数值
	工作电压	2.5V~38V
	工作电流	3.6mA
	工作温度	-40℃~+125℃
