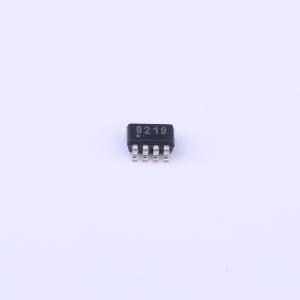

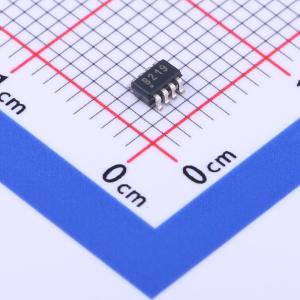

INA219BIDCNR

具有I2C接口的零漂移双向电流/功率监测计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA219 26V 12 位 I2C 输出数字功率监测器
品牌名称: TI(德州仪器)
商品型号: INA219BIDCNR
商品编号: C962069
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

INA219 是一款具备 I²C 或 SMBUS 兼容接口的分流器和功率监测计。该器件监测分流器电压降和总线电源电压，转换次数和滤波选项可通过编程设定。可编程校准值与内部乘法器相结合，支持直接读取电流值（单位：安培）。通过附加乘法寄存器可计算功率（单位：瓦）。I²C 或 SMBUS 兼容接口具有 16 个可编程地址。

INA219 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。

INA219 可在 0V 至 26V 范围内感测总线中的分压。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA219 的工作温度范围为 -40°C 至 125°C。

商品特性

感测的总线电压范围：0V 至 26V
报告电流、电压和功率
16 个可编程地址
高精度：整个温度范围内的精度为 0.5%（最大值）(INA219B)
滤波选项
校准寄存器
小外形尺寸晶体管 (SOT) 23 - 8 和小外形尺寸集成电路 (SOIC) - 8 封装

应用领域

服务器
电信设备
笔记本电脑电源管理
电池充电器焊接设备
电源
测试设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	300mV~26V
	输入偏置电流(Ib)	20uA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃
	差分电压	±26V

	属性	参数值
	最大电源宽度(Vdd-Vss)	6V
	单电源	3V~5.5V
	静态电流(Iq)	700uA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	共模抑制比(CMRR)	120dB
