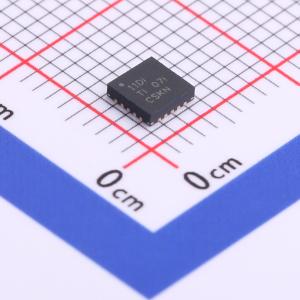

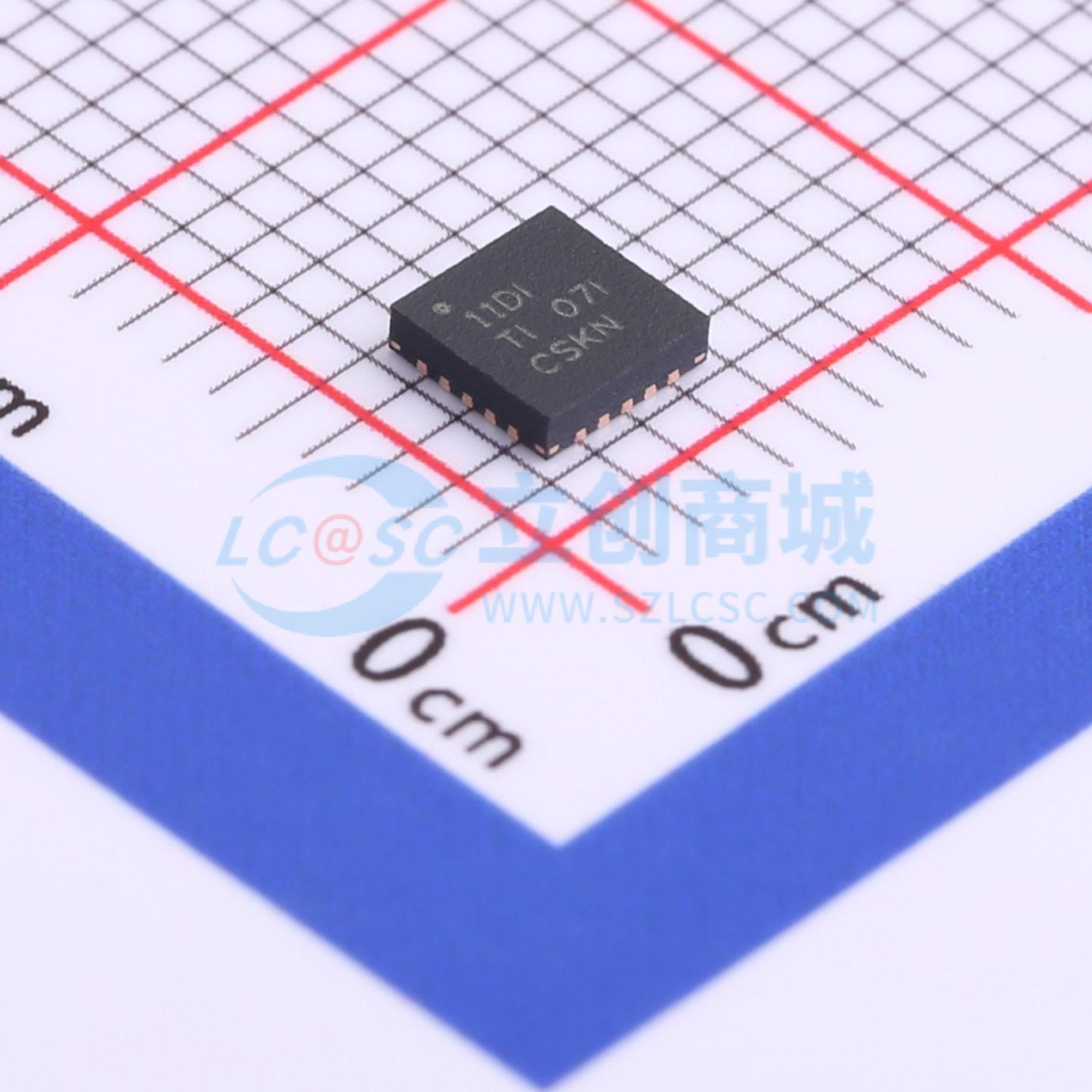

TPS7A8500RGRR

TPS7A85 是一款低噪声 (4.4 μV_RMS)、低压降(LDO)线性稳压器，具备 4A 的拉电流能力，其最高压降仅为 240 mV。该器件的输出电压可通过引脚在 0.8V 至 3.95V 的范围内进行编程并可通过外部电阻分压器在 0.8V 至 5.0V 范围内进行调节。

TPS7A85 将低噪声 (4.4 μV_RMS)、高电源抑制比(PSRR) 和高输出电流性能相结合，非常适合为高速通信、视频、医疗或测试和测量最高可驱动 1A 负载电流。TPS7A85 的高性能可限制电源生成的相位噪声和时钟抖动，非常适合为高性能串行器和解串器(SerDes)、模数转换器(ADC)、数模转换器(DAC) 以及射频(RF) 组件供电。RF 放大器尤其受益于该器件的高性能和 5.0V 输出性能。

对于需要以低输入电压、低输出(LILO) 电压运行的数字负载[如特定用途集成电路(ASIC)、现场可编程门阵列(FPGA) 以及数字信号处理器(DSP)]，TPS7A85 优异的精度特性（负载和温度范围内的精度为 0.75%）、远程感测、出色的瞬态性能以及软启动功能可确保最优系统性能。

TPS7A85 的多种用途使其成为许多高要求应用会考虑的选择。

• 低压降：4A 电流时为 150 mV（典型值）
• 线路、负载和温度精度为 1%（最大值）
• 输出电压噪声：4.4 μV_RMS（输出为 0.8V），8.4 μV_RMS（输出为 5.0V）
• 输入电压范围：
  • 无偏置：1.4V 至 6.5V
  • 有偏置：1.1V 至 6.5V
• ANY - OUT™运行：
  • 输出电压范围：0.8V 至 3.95V
• 可调节运行：
  • 输出电压范围：0.8V 至 5.0V
• 电源纹波抑制：
  • 500kHz 时为 40dB
• 出色的负载瞬态响应
• 可调节软启动
• 浪涌电流控制
• 开漏电源正常(PG) 输出
• 与 47 μF 或更大的陶瓷输出电容一起工作时保持稳定
• 工作温度范围：-40°C 至 +125°C
• 20 引脚 3.5 mm×3.5 mm 超薄型四方扁平无引线(VQFN) 封装

• 数字负载：串行解串器、现场可编程门阵列(FPGA) 和数字信号处理器(DSP)
• 仪器仪表、医疗和音频
• 高速模拟电路：压控振荡器(VCO)、模数转换器(ADC)、数模转换器(DAC) 以及低压差分信令(LVDS)
• 成像：互补金属氧化物半导体(CMOS) 传感器和视频专用集成电路(ASIC)
• 测试和测量
