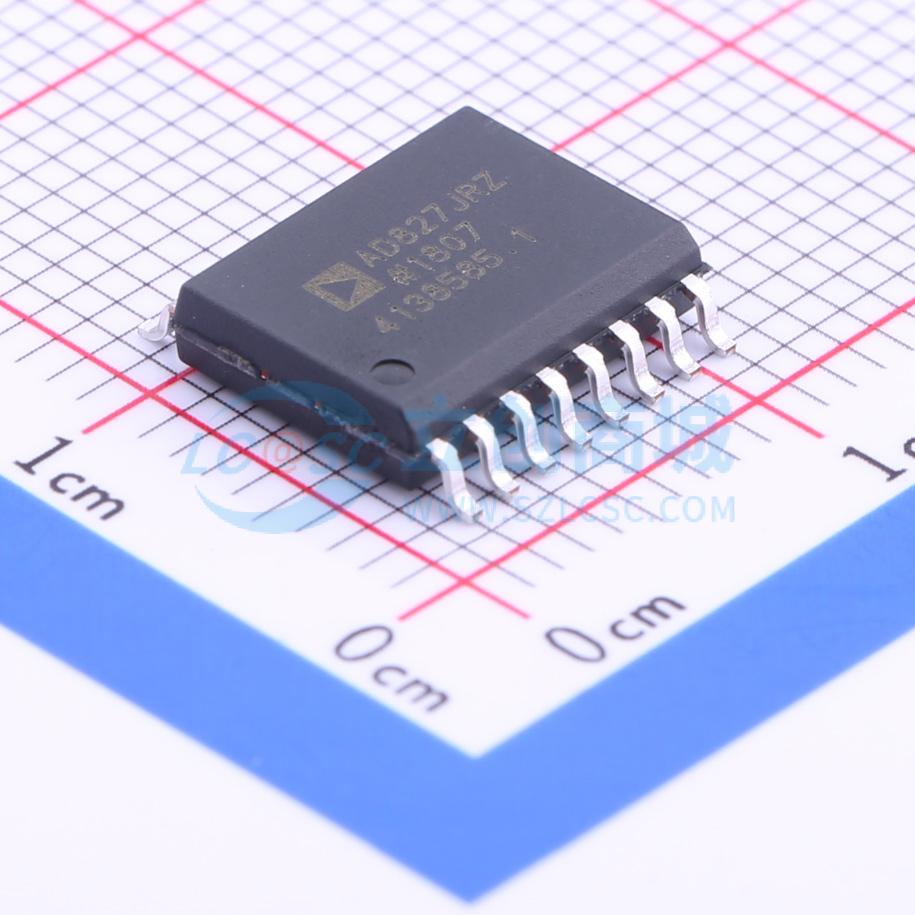

AD827JR实物图

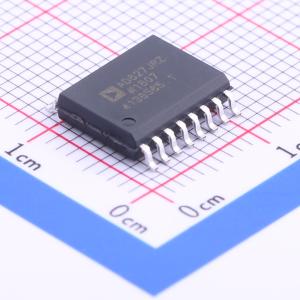

  • AD827JR商品缩略图

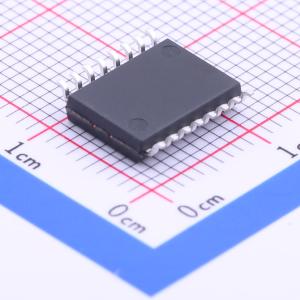

  • AD827JR商品缩略图
  • AD827JR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD827JR

AD827JR

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
双运算放大器
品牌名称
ADI(亚德诺)
商品型号
AD827JR
商品编号
C9654
商品封装
SOIC-16-300mil​
包装方式
盒装
商品毛重
0.836克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数双路
最大电源宽度(Vdd-Vss)36V
轨到轨-
增益带宽积(GBP)-
输入失调电压(Vos)2mV
输入失调电压温漂(Vos TC)15uV/℃
压摆率(SR)300V/us
属性参数值
输入偏置电流(Ib)7uA
输入失调电流(Ios)-
噪声密度(eN)15nV/√Hz@10kHz
共模抑制比(CMRR)95dB
输入失调电流温漂(Ios TC)-
静态电流(Iq)-
输出电流-
工作温度0℃~+70℃

商品概述

AD827是业界标准AD847运算放大器的双路版本。它以低成本提供高速、低功耗性能。当使用±5V电源供电时,AD827的压摆率可达300 V/μs,单位增益带宽为50 MHz,而功耗仅为100 mW。其性能指标适用于±5V至±15V电源供电的工作情况。 AD827在驱动500 Ω负载时,开环增益为3500 V/V。它还具有15 nV/√Hz的低输入电压噪声,最大输入失调电压为2 mV。共模抑制比最低为80 dB。在输入频率高达1 MHz时,电源抑制比优于20 dB,从而最大限度地减少了开关电源的噪声馈通。 AD827也非常适合用于要求苛刻的视频应用,在驱动75 Ω反向端接电缆时,对于643 mV峰 - 峰值信号,差分增益误差小于0.04%,差分相位误差小于0.19°。 AD827在多通道高速数据转换系统中也很有用,其快速(≈120 ns至0.1%)的建立时间至关重要。在此类应用中,AD827可用作8位至10位A/D转换器的输入缓冲器,以及高速D/A转换器的输出放大器。

商品特性

  • 高速
  • 50 MHz单位增益稳定工作
  • 300 V/μs压摆率
  • 120 ns建立时间
  • 可驱动任意容性负载
  • 出色的视频性能
  • 在4.4 MHz时差分增益为0.04%
  • 在4.4 MHz时差分相位为0.19°
  • 良好的直流性能
  • 最大输入失调电压为2 mV
  • 输入失调电压漂移为15 μV/℃
  • 符合EIA - 481A标准的卷带封装
  • 低功耗
  • 采用±5V至±15V电源供电时,两个放大器的总电源电流仅为10 mA

应用领域

  • 多种视频应用
  • 多级有源滤波器
  • 多通道高速数据转换系统
