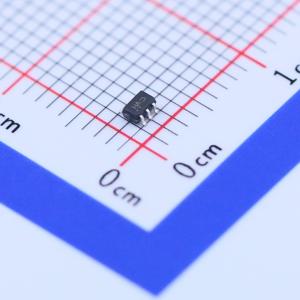

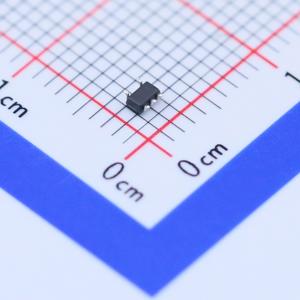

MC74HC1G14DFT2G
MC74HC1G14DFT2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC1G14 是一款高速 CMOS 逆变器，带有采用硅门极 CMOS 技术制造的施密特触发器输入。该内部电路由多级组成，包括一个提供高抗扰性和稳定输出的缓冲器输出。MC74HC1G14 输出驱动电流是 MC74HC 系列的 1/2。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC1G14DFT2G
- 商品编号
- C99676
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
MC74HC1G14 是一种采用硅栅CMOS技术制造的高速CMOS反相器，具有施密特触发器输入。其内部电路由多个级组成，包括一个提供高抗噪性和稳定输出的缓冲输出。
MC74HC1G14 的输出驱动电流是 MC74HC 系列的一半。
- 高速：tpp = 7.0 ns（典型值）在 VCC = 5.0 V 时
- 低功耗：ICC = 1.0 μA（最大值）在 TA = 25℃ 时
- 高抗噪性
- 平衡的传播延迟（tPLH = tPHL）
- 对称的输出阻抗（IOH = IOL = 2.0 mA）
- 芯片复杂度：FET = 101
- NLV 前缀用于汽车和其他需要独特现场和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力
- 这些器件无铅且符合 RoHS 标准
