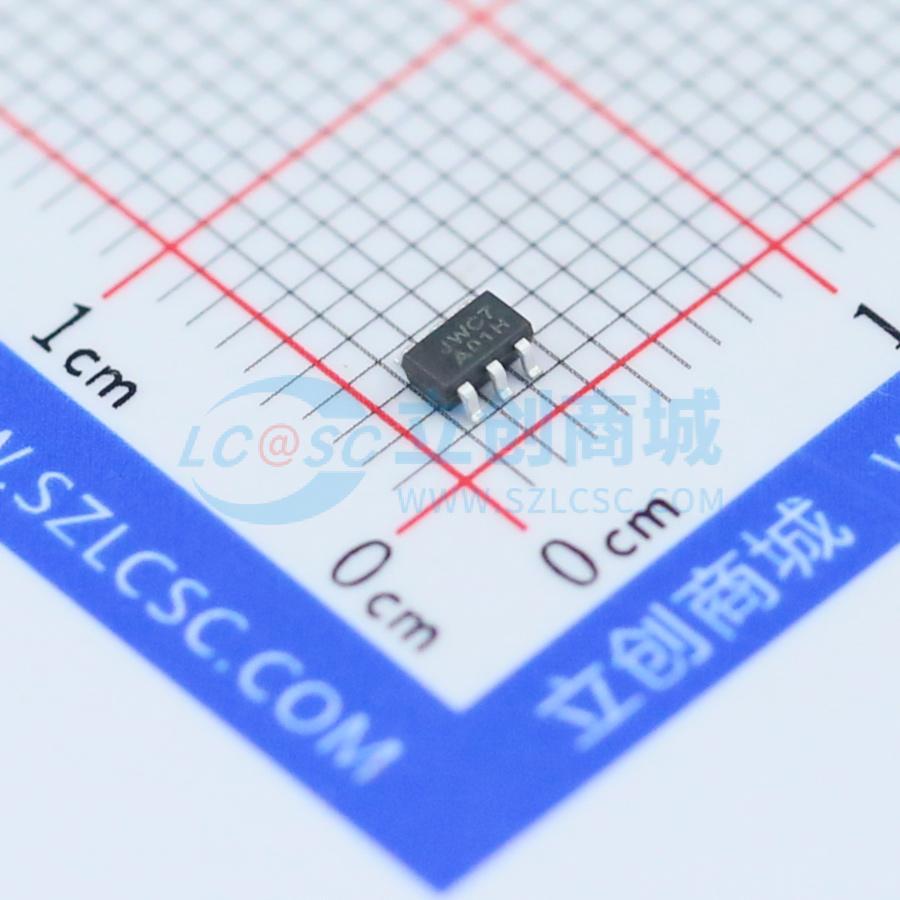

JW1221A

自适应100/120Hz电流纹波消除电路控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 自适应100/120Hz 电流纹波消除控制器
品牌名称: Joulwatt(杰华特)
商品型号: JW1221A
商品编号: C99752
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

JW1221A是一款控制器，用于驱动外部NMOSFET，通过VC和GND之间的电容消除AC/DC电源上100/120Hz的LED电流纹波。 JW1221A的自适应技术可在消除LED电流纹波的同时，确保NMOSFET的功耗最小。 JW1221A将VIN引脚的输入电压钳位在30V。当AC/DC电源的输出电压高于VIN钳位阈值时，仅需一个电阻。 JW1221A允许用户通过NMOSFET源极与地之间的检测电阻设置最大LED电流，这可在LED短路或热插拔时保护NMOSFET不受损坏。通过漏极与VLMT引脚之间的电阻检测NMOSFET的漏极电压，JW1221A允许用户设置LED灯串的最大阴极电压，这有助于限制芯片的功耗。当LED的阴极电压高于短路阈值并持续超过60us时，认为LED短路。当LED短路时，JW1221A会关闭NMOSFET，并在800ms后恢复。 JW1221A提供过温保护。当JW1221A的温度超过145℃时，触发OTP（过温保护）。JW1221A会消除电流纹波，直到温度降至120℃。

商品特性

自适应100/120Hz电流纹波消除控制器
内置用于输入电压钳位的齐纳二极管
VG输出电压高达10V
可编程的LED电流纹波幅度
可编程的LED最大阴极电压
可编程的最大LED电流
短路保护
过温保护
SOT23-6封装

应用领域

LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	开关频率	-
	通道数	1

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
