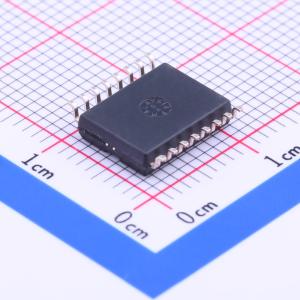

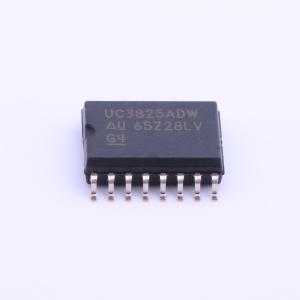

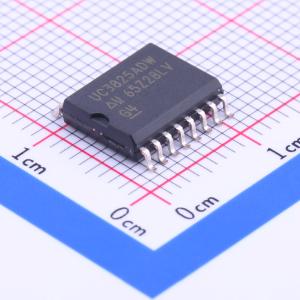

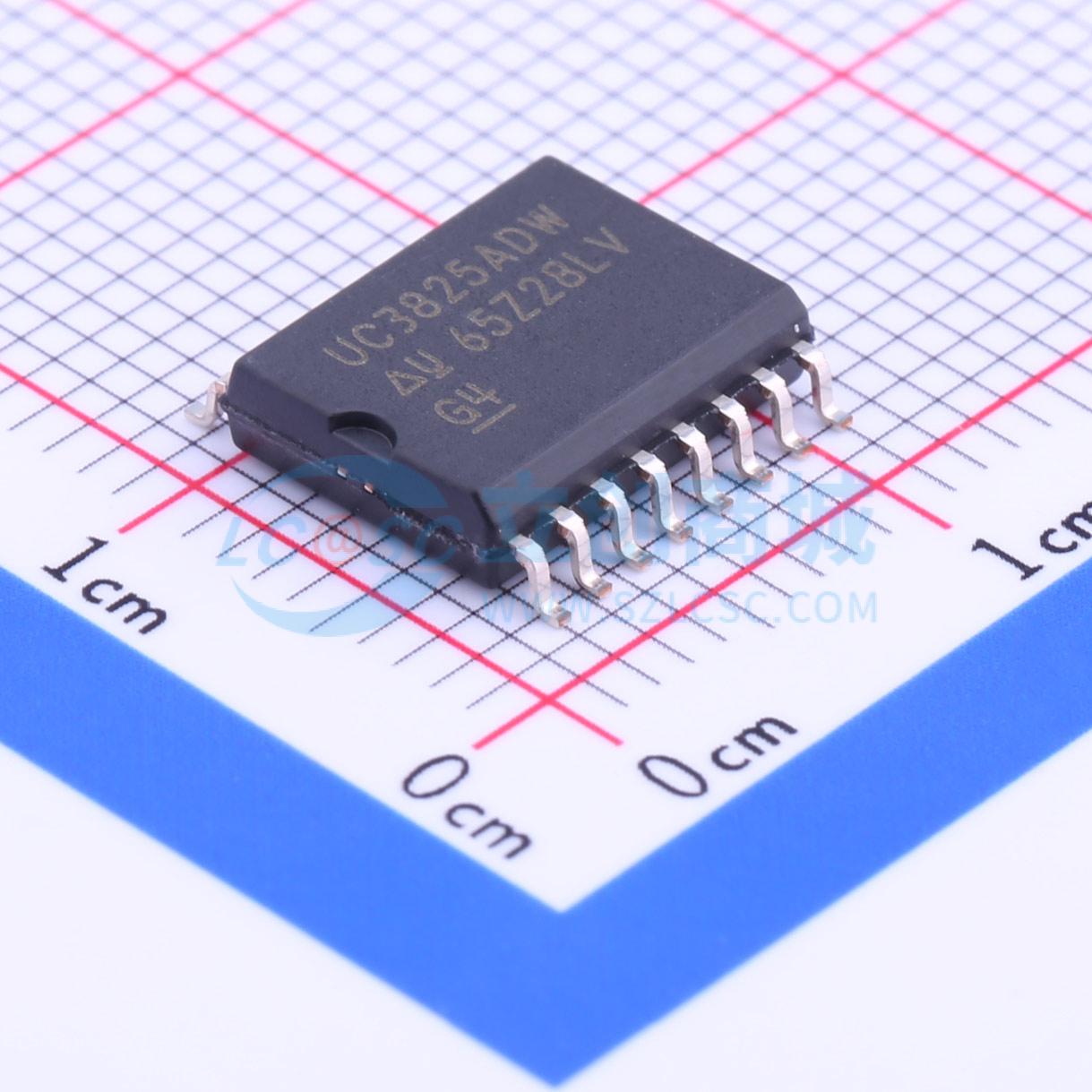

温馨提醒：图片仅供参考，商品以实物为准
UC3825ADWTR
高速 PWM 控制器 UC3825ADWTR
- 描述
- UC3825ADWTR 是一款改进版本的 UC3825 系列 PWM 控制器,支持电压模式和电流模式控制方法。它具有高增益带宽积的误差放大器,低输入偏移电压,精确的振荡器放电电流,以及双图腾柱输出,峰值电流可达 2A。适用于高频开关应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC3825ADWTR
- 商品编号
- C99827
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 400kHz | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护(SCP)；过流保护(OCP)；软启动 | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 |
商品概述
UC3823A、UC3823B、UC3825A 和 UC3825B 系列 PWM 控制器是标准 UC3823 和 UC3825 系列的改进版本。多个电路模块的性能得到了提升。误差放大器的增益带宽积为 12 MHz，输入失调电压为 2 mV。电流限制阈值的公差保证在 5%以内。振荡器放电电流规定为 10 mA，以实现精确的死区时间控制。频率精度提高到 6%。启动电源电流典型值为 100 μA，非常适合离线应用。输出驱动器经过重新设计，在欠压锁定（UVLO）期间能够主动吸收电流，且不影响启动电流规格。此外，每个输出在转换期间能够提供 2 A 的峰值电流。 该系列还实现了功能改进。UC3825 的关断比较器现在是一个高速过流比较器，阈值为 1.2 V。过流比较器设置一个锁存器，确保软启动电容在允许重启之前完全放电。当故障锁存器置位时，输出处于低电平状态。在连续出现故障的情况下，软启动电容在放电前会完全充电，以确保故障频率不超过设计的软启动周期。UC3825 的 CLOCK 引脚变为 CLK/LEB。该引脚结合了时钟输出和前沿消隐调整功能，并经过缓冲处理，便于接口连接。 UC3825A 和 UC3825B 具有双交替输出，引脚配置与 UC3825 相同。UC3823A 和 UC3823B 的输出同相工作，占空比从 0 到小于 100%。UC3823A 和 UC3823B 的引脚配置与 UC3823 相同，只是引脚 11 现在是输出引脚，而不是电流限制比较器的参考引脚。“A”版本的欠压锁定（UVLO）阈值与原始的 UC3823 和 UC3825 相同。“B”版本的欠压锁定（UVLO）阈值为 16 V 和 10 V，便于在离线应用中使用。
商品特性
- UC3823/UC3825 PWM 的改进版本，兼容电压模式或电流模式控制方法
- 可在高达 1 MHz 的开关频率下实际运行
- 输出传播延迟为 50 ns
- 大电流双图腾柱输出（2 A 峰值）
- 经过微调的振荡器放电电流
- 低启动电流（100 μA）
- 逐脉冲电流限制比较器
- 带全周期重启功能的锁存过流比较器
