Micsig麦科信柔性电流探头罗氏线圈RCP300XS高带宽可测电流300Apk
- 工业品
价格：￥6480价格含税（税率13%）
- 品牌名称
- micsig(麦科信)
- 商品型号
- RCP300XS
- 商品编号
- C49833606
- 商品毛重
1200克(g)
峰值电流
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

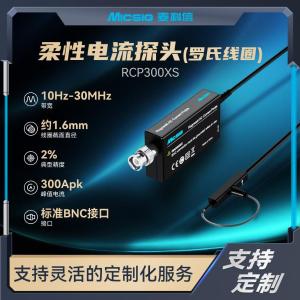

Micsig麦科信RCP300XS柔性电流探头（罗氏线圈）具备高达30MHz的带宽，能够精确测量快速变化的电流信号，适用于高频率、高动态范围的应用场景。其峰值电流测量能力可达300Apk，满足大多数功率电子器件测试需求。探头采用1.6mm超小线圈截面直径设计，可轻松穿过TO-220、TO-47等小型半导体器件的管脚，实现非接触式测量，有效避免传统硬质探头难以触及区域的问题。
该探头典型精度为2%，在测量大电流和高频率信号时仍能保持良好的准确性，特别适合用于第三代半导体如SiC、GaN器件的开关电流波形观测。输出接口为标准BNC接口，兼容所有主流示波器，连接便捷。探头内置DC 12V供电接口，支持与配套电源适配器连接使用，确保稳定工作。
此外，RCP300XS具有极低的插入阻抗（几乎为零），对被测电路干扰极小，同时耐压值高达1kVrms，保证了在高压环境下的安全性和可靠性。其输出阻抗为1MΩ，响应速度快，上升时间≤11.6ns，支持测量复杂脉冲和瞬态电流信号。线圈长度为80mm，可定制不同长度以适应特殊应用场景，便于灵活布线和安装。
使用场景 APPLICATIONS
RCP300XS柔性电流探头广泛应用于电力电子系统中各类电流的精确测量，尤其适合以下场景：
1
测量电机驱动中的电流，例如在变频器、伺服驱动器或电动汽车电驱系统中监测电流波形；
2
在不间断电源（UPS）、开关电源（SMPS）及逆变器电路中进行电能质量分析，评估谐波含量和效率；
3
监测碳化硅（SiC）、氮化镓（GaN）等新型宽禁带半导体器件的MOSFET、IGBT芯片的栅极驱动电流和开关过程，特别是双脉冲测试中Id电流的观察；
4
检测小型电磁继电器、电容器、滤波电感等元件中的电流特性，用于故障诊断和性能优化；
5
测量电力电子系统中的负载电流及高次谐波成分，辅助功率因数校正设计；
6
高频整流电路、脉冲电源、直流-直流转换器中的瞬态电流分析；
7
三相供电系统中各相交流电流的同步采集与分析；
8
半导体模块的功率损耗计算，通过测量电压与电流波形进行热管理评估；
9
功率变换器的研发与调试阶段，用于验证控制策略、优化驱动参数和提升系统稳定性。
注意事项 PRECAUTIONS
使用RCP300XS柔性电流探头时，请注意以下事项：
1
探头需配合DC 12V电源适配器供电，确保正常工作，不可直接接入市电或不匹配的电源；
2
使用前请确认被测电路电压不超过探头耐压极限（1kVrms），避免发生击穿或损坏设备；
3
线圈应尽量贴近导体并环绕完整，避免部分暴露导致测量误差；
4
由于探头为开环结构，建议在测量前进行归零校准，特别是在长时间使用或更换测试对象后；
5
不得将探头用于超过其额定峰值电流（300Apk）的场合，否则可能造成传感器饱和或永久性损坏；
6
探头不宜长时间暴露于高温、高湿或强电磁干扰环境中，以免影响寿命和测量精度；
7
储存时应避免挤压线圈部分，防止变形或断裂；
8
若需测量负向电流，请根据电流方向标识判断极性，输出信号正负对应实际流向；
9
定期检查BNC接口是否松动或氧化，确保信号传输稳定；
10
如需长期连续运行，建议搭配散热良好且稳定的电源，防止过热降级。
