Micsig麦科信柔性电流探头罗氏线圈RCP12000XS高带宽最大可测电流达12000Apk

工业品

价格：￥6480价格含税（税率13%）

品牌名称: micsig(麦科信)
商品型号: RCP12000XS
商品编号: C49833611
商品毛重: 1200克(g)

峰值电流

广东仓0

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

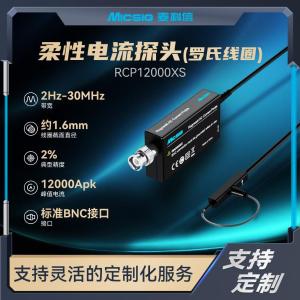

Micsig麦科信RCP12000XS柔性电流探头（罗氏线圈）具备高达30MHz的带宽，能够准确捕捉高速变化的电流信号，适用于高频率、大动态范围的电流测量需求。其峰值电流可达12000Apk，满足大功率电子系统中对高电流的测量要求。探头采用极小的线圈截面直径（约1.6mm），可轻松穿过TO-220、TO-47等小型半导体器件的管脚，实现非接触式测量，避免传统硬质探头难以触及的问题。典型精度高达2%，确保测量结果的高可靠性。输出阻抗为1MΩ，配合标准BNC接口，兼容所有主流示波器。探头插入阻抗几乎为零，最大限度降低对被测电路的干扰，同时耐压值高达1kVrms，保障使用安全。支持定制不同长度和直径的罗氏线圈，以适应多样化的测试需求。供电电压为DC 12V，配备电源指示灯，通电后亮起红色灯光，便于识别工作状态。

使用场景 APPLICATIONS

该探头广泛应用于电力电子系统的电流监测与分析，特别适合测量开关电源（SMPS）、不间断电源（UPS）、变频驱动器（VSD）等设备中的电流波形。可用于检测MOSFET、IGBT等功率器件的栅极驱动电流和漏极电流，观察其开关瞬态过程及谐波成分。在新能源领域，可用于光伏逆变器、电动汽车电机控制器等系统中测量大电流脉冲和交流电流。适用于实验室研发、工业现场调试以及生产测试环节，帮助工程师分析电路效率、评估功率损耗、诊断故障点。此外，还可用于测量小型电感器、电容器、消振电路中的电流，以及直流系统中的纹波电流、脉冲电流和三相供电系统中的交流电流，是功率变换器开发与诊断的理想工具。

注意事项 PRECAUTIONS

使用前请确认探头已正确连接至示波器，并确保供电电压为DC 12V，避免电压不匹配导致损坏。在测量过程中应避免将探头长时间暴露在超过其额定电流或电压的环境中，防止过载损坏。由于探头具有高灵敏度，请注意远离强电磁干扰源，以免影响测量精度。测量时应确保罗氏线圈完全闭合并紧密贴合导线，避免因接触不良造成信号失真。若需测量负向电流，请根据探头上的方向标识判断极性，当电流流向与标识一致时输出为正，反之为负。建议定期检查探头线缆和连接部位是否完好，防止老化或断裂影响使用。在高温或潮湿环境下使用时，应注意散热和防潮措施，延长使用寿命。如需更换或定制线圈长度，请联系厂家技术支持以获得适配方案。
