Micsig麦科信低频交直流电流探头CP2100系列 10A/100A 示波器BNC口通用CP2100B带宽2.5MHz
- 工业品
价格：￥4680价格含税（税率13%）
- 品牌名称
- micsig(麦科信)
- 商品型号
- CP2100B
- 商品编号
- C49833612
- 商品毛重
1200克(g)
带宽
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
CP2100B是Micsig麦科信推出的低频交直流电流探头，专为高精度电流测量设计，具备以下核心优势：
1

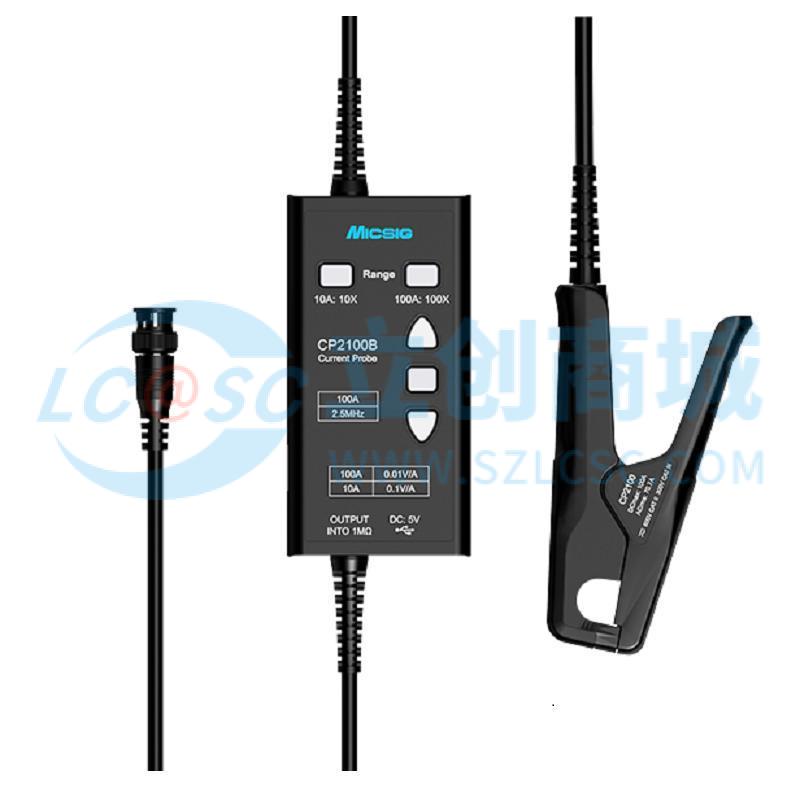

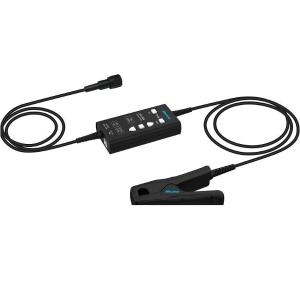

采用分体式结构设计，探头与控制盒分离，整体外观紧凑精致，便于携带和操作，最大可测量导体直径达13mm，适用于多种线缆尺寸。
2
支持双量程选择（10A/100A），满足不同电流范围的测试需求，输出灵敏度分别为0.1V/A（10A档）和0.01V/A（100A档），确保测量信号清晰稳定。
3
带宽高达DC~2.5MHz，上升时间≤140ns，能够准确捕捉快速变化的电流波形，特别适合分析电机驱动、逆变器等设备中的瞬态电流。
4
具备自动调零和手动调零双重功能，用户可根据实际环境灵活调整，提升测量准确性，减少人为误差。
5
采用USB供电方式，直接连接示波器USB接口即可工作，无需额外电源适配器，简化测试流程，降低使用成本。
6

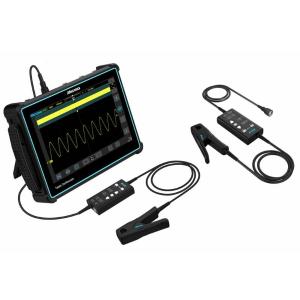

配备标准BNC接口，兼容所有主流品牌示波器，也可通过转接头连接万用表，扩展性强，适用场景广泛。
7
内置过载保护机制，当电流超过安全阈值时，蜂鸣器长响并伴随按键灯闪烁，有效提醒用户避免设备损坏。
8
符合EN 61010-2-032和EN 61326-2-1:2013等国际安全与EMC标准，保障使用安全性和电磁兼容性。
9
控制盒尺寸仅为10.8×5.6×2.6cm，重量轻（290g），便于手持操作，长时间使用不易疲劳。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
CP2100B电流探头广泛应用于工业电子与电力系统的电流监测与故障诊断中，具体包括：
1
电机驱动系统：用于测量电机启动、运行过程中的电流波动，分析电机效率及负载特性，辅助优化控制策略。
2
工频电源设备：适用于工频电源、变压器、配电柜等设备的电流波形观测，评估谐波含量和功率因数。
3
逆变器与变频器：在新能源、光伏、风电等领域，用于检测逆变器输出电流的稳定性与波形质量，支持谐波分析与效率计算。
4
开关电源与电源模块：可用于电源转换电路中的输入/输出电流测试，帮助识别纹波、浪涌等异常现象，提升电源可靠性。
5
电子与高端电子设备：适用于对电流信号要求较高的精密电子系统，如飞行控制系统、通信设备等，实现非接触式电流监测。
6
教学与科研实验：因其操作简便、数据直观，常被用于高校实验室、技术培训中心的电力电子课程教学与研究项目中。
该探头尤其适合需要同时测量交直流成分的复杂电路环境，是工程师进行电源调试、电路优化和故障排查的理想工具。
注意事项 PRECAUTIONS
为确保CP2100B电流探头的安全使用与测量精度，请注意以下事项：
1
使用前请确认待测电路的最大电压不超过CAT III 300V或CAT II 600V，避免超出探头耐压等级造成损坏或安全隐患。
2
探头仅适用于测量电流，不可用于电压测量，严禁将探头夹在高压端子上进行电压测试。
3
在接入示波器之前，请先关闭示波器电源，并确认探头已正确连接至BNC接口，避免带电插拔导致设备损坏。
4
当切换量程（10A/100A）时，务必在无电流状态下调零，以保证测量基准准确。
5
若长时间未使用探头，建议断开USB连接，防止示波器持续供电造成不必要的能耗。
6
探头应避免在高温、高湿或强电磁干扰环境中长期存放或使用，推荐工作温度范围为0~50°C，相对湿度5%~95%（无凝结）。
7
不得将探头用于超大电流或持续过载情况，最大可测电流为100Apk（70.7A-r-m-s），过载时蜂鸣器会报警提示。
8
定期检查钳口是否清洁，避免灰尘或氧化物影响磁路耦合效率，影响测量结果。
9
请勿自行拆解探头内部结构，以免破坏校准状态或引发安全事故。如需维修或校准，请联系专业技术人员处理。
