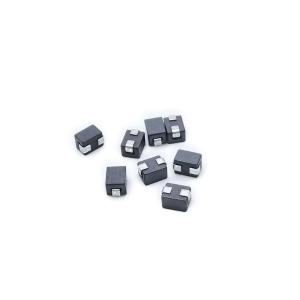

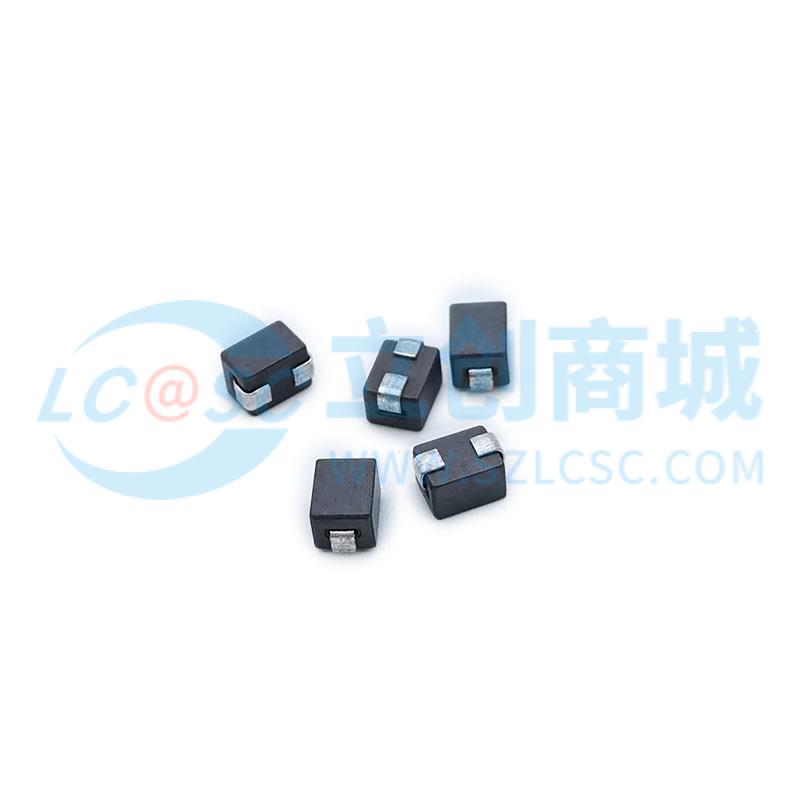

单路 贴片磁珠SMB403025 阻抗25Ω@25MHz;40Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.3938价格含税（税率13%）
10+￥0.3688
200+￥0.3063
1000+￥0.2938
- 商品型号
- SMB403025
- 商品编号
- C49215476
- 商品毛重
1克(g)
广东仓29,682
SMT仓29,682
购买数量
个
(2500个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交8单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
型号SMB403025为单路贴片磁珠，采用扁平绕线结构（FLAT.TCW），适用于高密度PCB布局
2
阻抗特性：在25MHz频率下阻抗为25Ω，在100MHz频率下阻抗达到40Ω，具备良好的宽带抑制能力
3
使用铁氧体磁芯材料，有效抑制共模和差模噪声，提升电路电磁兼容性（EMC）
4
直流电阻（DCR）典型值为0.80mΩ，低损耗设计，适合大电流应用场合
5
额定电流可达15.0A，支持较高功率传输场景
6
工作温度范围宽：-40℃至+125℃，满足工业级及车载环境要求
7
通过IPC/JEDEC J-STD-020D标准认证，符合MSL等级1，防潮性能优异
8
封装形式为Taping and Reel（带卷式），便于自动化贴片生产
9
终端电极经镍锡电镀处理，焊接性能良好，焊点覆盖率达95%以上
10
具备优良的可靠性测试表现，包括寿命测试、温湿度循环、热冲击、振动等项目均达标
使用场景 APPLICATIONS
1
适用于各类电源输入/输出端口的滤波与噪声抑制，如DC-DC转换器、LDO稳压器等
2
在高速数字信号线路中用于抑制串扰和电磁干扰（EMI）
3
广泛应用于消费电子、通信设备、工业控制、汽车电子等领域
4
可用于USB、HDMI、以太网等接口的共模噪声抑制
5
适合于需要高电流承载能力和稳定电气性能的电源管理系统
6
支持表面贴装技术（SMT），适用于自动化生产线装配
7
适用于对EMC要求较高的医疗设备、安防监控系统等敏感电子装置
注意事项 PRECAUTIONS
1
焊接前建议预热PCB板至150℃，避免因温差过大导致元件损坏
2
手工焊接时应使用20W以下焊铁，尖端直径不超过1.0mm，最高温度不超过355℃，焊接时间控制在4~5秒内
3
禁止直接接触陶瓷本体，防止高温损伤或机械应力破坏
4
推荐使用热风枪进行回流焊接，避免使用普通烙铁直接焊接
5
存储条件：温度低于40℃，相对湿度低于60%，建议在收到后12个月内使用完毕
6
包装应存放在无氯、无硫环境中，防止腐蚀终端电极
7
运输过程中需轻拿轻放，避免汗液、油污污染，推荐使用镊子或真空吸盘取用
8
安装时确保PCB焊盘尺寸符合推荐规格（L=4.8mm, G=1.4mm, H=1.5mm）
9
不得将元件暴露于极端温度或湿度条件下，以免影响长期稳定性
