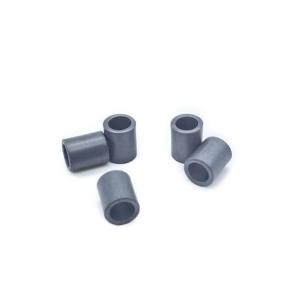

磁环磁珠RH8*10*5.6 内径5.6mm 20Ω@25MHz;50Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.2418价格含税（税率13%）
10+￥0.2268
500+￥0.1893
1000+￥0.1818
- 商品型号
- RH8*10*5.6
- 商品编号
- C49215471
- 商品毛重
1.324克(g)
广东仓9,329
SMT仓9,329
购买数量
个
(500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交6单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
该磁环磁珠型号为RH8×10×5.6，内径5.6mm，适用于高频率电磁干扰抑制场景
2
具有良好的阻抗特性：在25MHz频率下阻抗≥20Ω，在100MHz频率下阻抗≥50Ω，有效抑制共模噪声
3
采用高性能铁氧体材料制成，具备较高的初始磁导率（μi ≥ 20）和较低的损耗因子（tanδ），适合宽频段应用
4
尺寸精度高：外径8±0.4mm，高度10±0.4mm，内径5.6±0.3mm，满足精密装配需求
5
通过RoHS与REACH认证，符合环保要求，适用于对环境友好型电子产品的需求
6
阻抗-频率曲线显示其在1–500MHz范围内阻抗呈稳定上升趋势，尤其在中高频率段表现优异
7
线组规格为Φ0.5×0.5TS×100L(mm)，适用于标准绕线工艺，便于自动化生产
8
材料特性包括饱和磁通密度Bs高达260mT（1600A/m），居里温度>140℃，具备良好热稳定性
9
表面无明显缺陷，单个缺陷面积≤2mm²，深度≤0.4mm，毛刺长度≤0.2mm，外观质量达标
使用场景 APPLICATIONS
1
适用于各类电子设备中的电源线、信号线滤波，如开关电源、通信设备、工业控制装置等
2
常用于PCB板级EMI/RFI抑制，防止电磁辐射超标，提升系统电磁兼容性（EMC）
3
可广泛应用于消费类电子产品，如手机充电器、笔记本电脑适配器、路由器、交换机等
4
适合于需要抑制差模与共模干扰的场合，尤其在高速数字电路和射频模块中发挥关键作用
5
适用于医疗电子、汽车电子、安防监控等对电磁环境要求严格的领域
6
在新能源设备如光伏逆变器、电动汽车控制器中也可作为EMC滤波元件使用
注意事项 PRECAUTIONS
1
使用前请确认线材直径与磁环内径匹配，避免强行穿入导致变形或损坏
2
安装时应避免过度拉伸或扭曲导线，以免影响电气性能及机械强度
3
不建议在高温超过140℃的环境中长期工作，以防止材料老化或磁性能下降
4
避免在强腐蚀性气体或液体环境中使用，以免影响绝缘性能和寿命
5
存放时应保持干燥通风，远离磁场源和金属杂物，防止磁化或污染
6
若需批量使用，请提前进行抽样测试，确保批次一致性
7
本产品为非屏蔽式结构，不适用于需要完全屏蔽的高灵敏度信号线路
8
请根据实际电路频率特性选择合适的阻抗值，避免因选型不当造成滤波效果不佳
