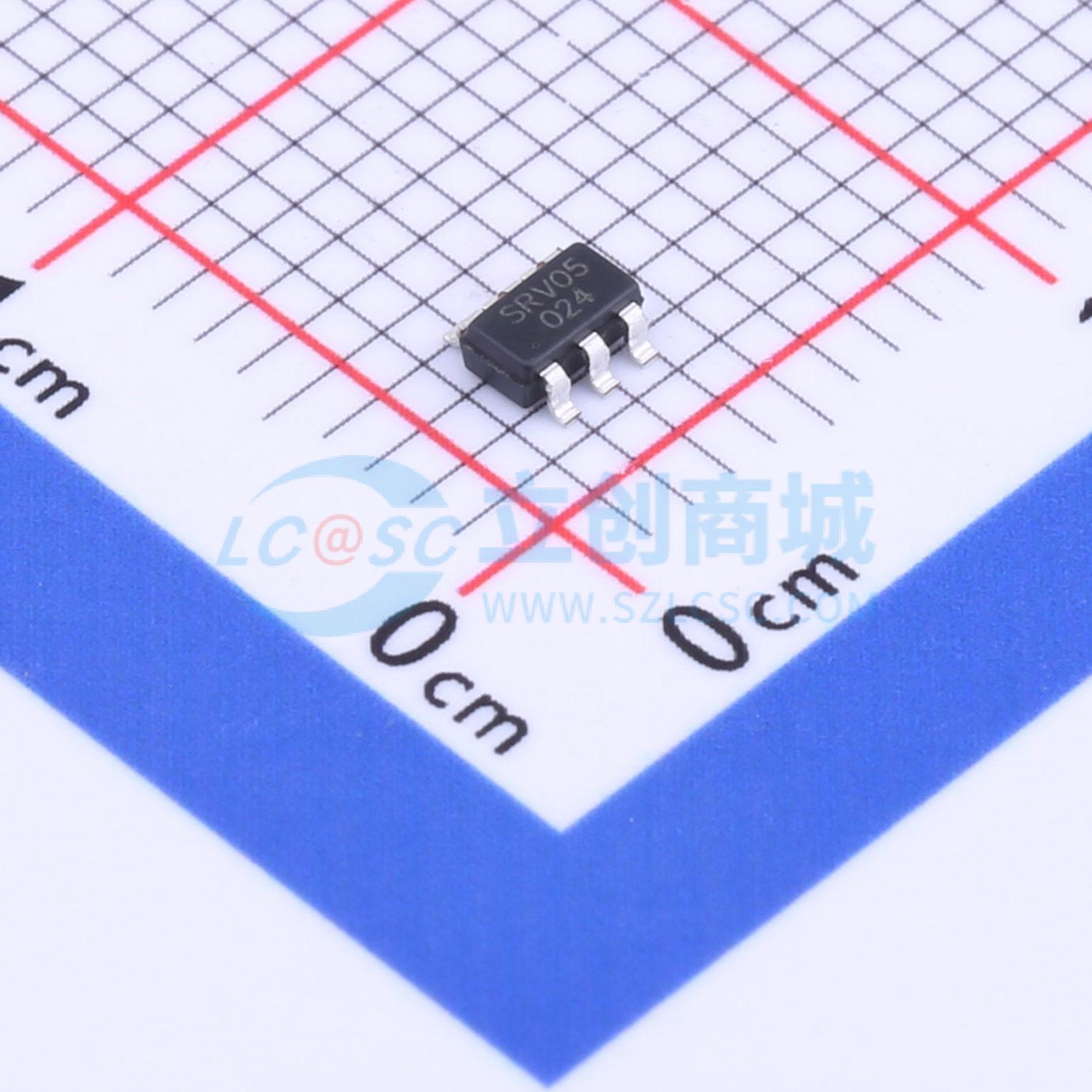

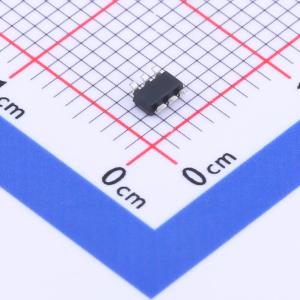

SRV05-4SF6
TVS 5V截止 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 瞬态电压抑制器（TVS）SRV05 - 4旨在保护连接到数据和传输线路的高速数据接口，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。SRV05 - 4在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个TVS二极管。在瞬态情况下，导向二极管将瞬态电流引导至电源线的正极或接地
- 品牌名称
- HTC
- 商品型号
- SRV05-4SF6
- 商品编号
- C919687
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 击穿电压 | 6.5V | |
| 反向电流(Ir) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3.3pF |
商品概述
瞬态电压抑制器 (TVS) SRV05-4 旨在保护连接到数据和传输线的高速数据接口，使其免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击引起的过电压影响。 SRV05-4 在单个封装中集成了八个浪涌额定、低电容转向二极管和一个 TVS 二极管。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部 TVD 二极管可防止电源线上出现过电压，保护任何下游组件。 低电容阵列配置使用户能够保护四条高速数据或传输线。低电感结构可在大电流浪涌期间将电压过冲降至最低。
商品特性
- 符合 IEC 61000-4-2 标准的高速数据线瞬态保护 (ESD) ±15kV（空气）、±8kV（接触）
- 带有内部 TVS 二极管的浪涌额定二极管阵列
- 保护四条 I/O 线
- 低工作电压：5V
- 低电容
- 低钳位电压
应用领域
- 高速通信线路保护
- USB 2.0 电源和数据线保护
- 显示器和平板显示器
- 数字视频接口 (DVI)
- 10/100/1000 以太网
- 笔记本电脑
- IEEE 1394 火线端口
