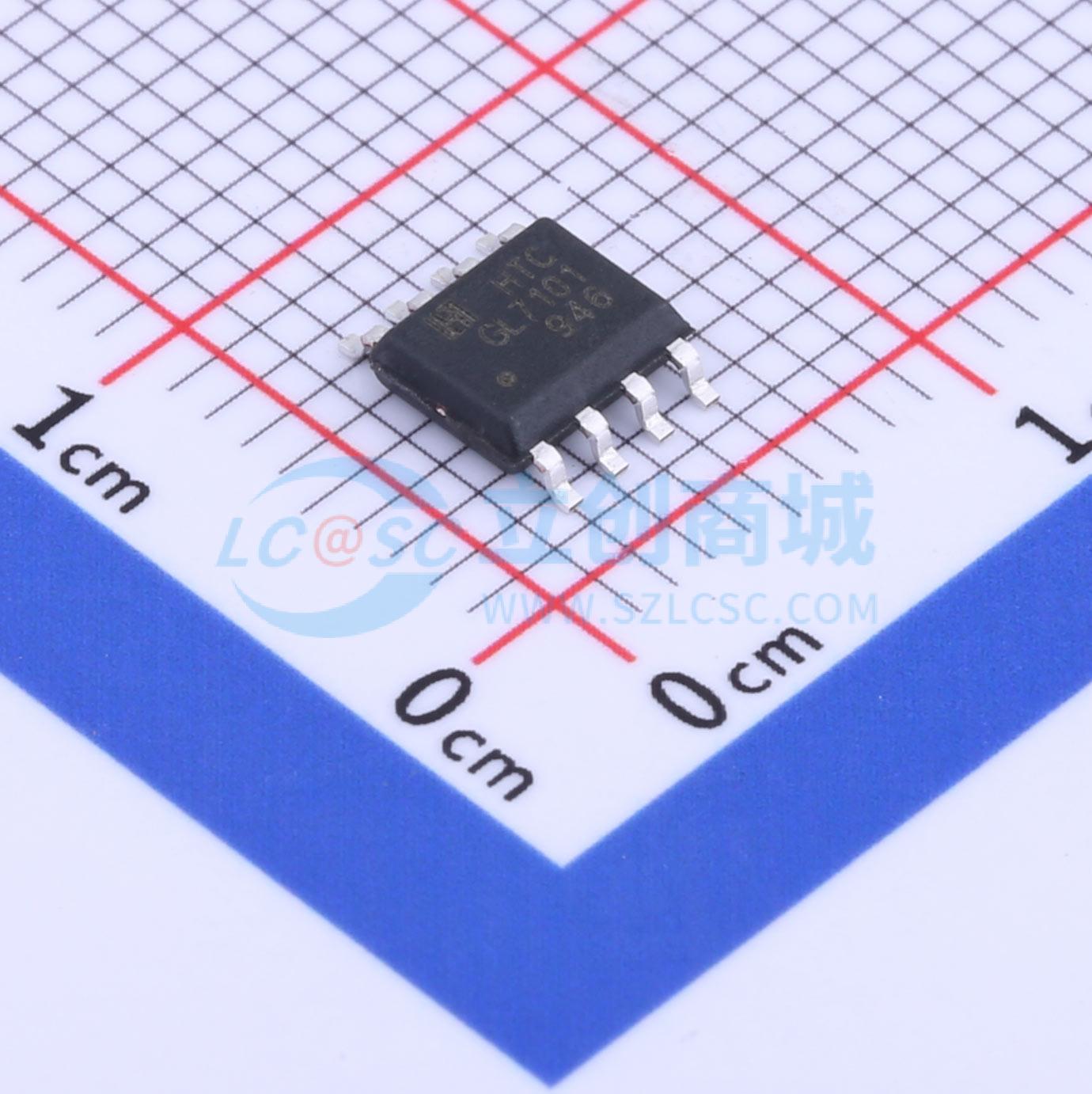

温馨提醒：图片仅供参考，商品以实物为准
GL7101SD
低功耗、高增益、高输入灵敏度的漏电电流检测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- GL7101SD
- 商品编号
- C919689
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | 12V~20V | |
| 阈值电压 | 13.86mV；11.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 4ms | |
| 工作温度 | -30℃~+85℃ |
商品概述
GL7101专为漏电断路器设计，可直接在断路器的交流线路上运行。它包含预调节器、主调节器、后调节器、差分放大器、电平比较器和锁存电路。差分放大器的输入连接到零序电流互感器的次级节点。当漏电电流超过某一水平时，电平比较器会产生高电平。
商品特性
- 低功耗（典型功耗PD = 5mW）
- 内置100V/200V通用稳压器
- 高增益差分放大器
- 高输入灵敏度
- 最少的外部元件
- 大的浪涌裕量
- 宽工作温度范围
- 高抗噪性
应用领域
- 高速漏电断路器
