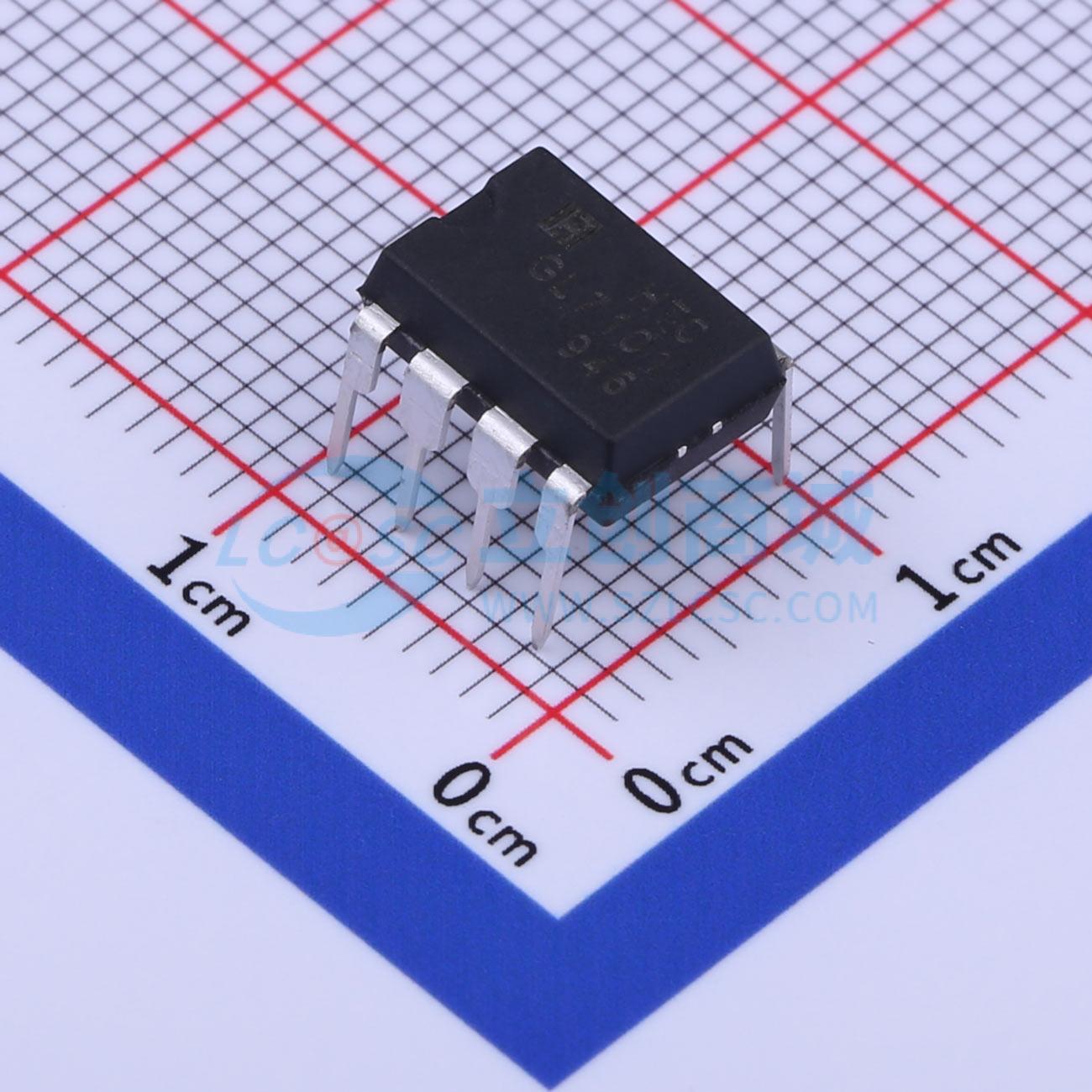

温馨提醒：图片仅供参考，商品以实物为准
GL7101SN
漏电电流检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GL7101专为漏电断路器设计，可直接连接断路器中的交流线路运行。它包含预调节器、主调节器、后调节器、差分放大器、电平比较器和锁存电路。差分放大器的输入连接到零序电流互感器的次级节点。当漏电电流超过某一水平时，电平比较器会输出高电平。
- 品牌名称
- HTC
- 商品型号
- GL7101SN
- 商品编号
- C919691
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | 12V~20V | |
| 阈值电压 | 11.5mV；13.86mV | |
| 受监控电压数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 4ms | |
| 工作温度 | -30℃~+85℃ |
商品概述
GL7101专为漏电断路器设计，可直接连接断路器中的交流线路运行。它包含预调节器、主调节器、后调节器、差分放大器、电平比较器和锁存电路。差分放大器的输入连接到零序电流互感器的次级节点。当漏电电流超过某一水平时，电平比较器会输出高电平。
商品特性
- 低功耗（典型功耗PD = 5mW）
- 内置100V/200V通用稳压器
- 高增益差分放大器
- 高输入灵敏度
- 最少的外部元件
- 大的浪涌裕量
- 宽工作温度范围
- 高抗噪能力
应用领域
- 高速漏电断路器
