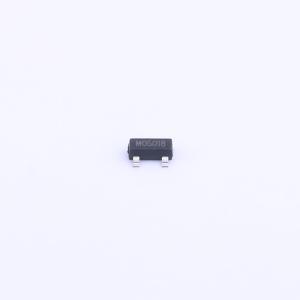

温馨提醒：图片仅供参考，商品以实物为准
SM05SF
双向TVS 5V截止 峰值浪涌电流：17A@8/20us 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 瞬态电压抑制器（TVS）SM05 旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。TVS 二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向数据线。
- 品牌名称
- HTC
- 商品型号
- SM05SF
- 商品编号
- C919686
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 350pF |
商品概述
瞬态电压抑制器（TVS）SM05 旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS 二极管具有高浪涌能力、低工作电压和箝位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向数据线。
商品特性
- 300 瓦峰值脉冲功率（tp = 8/20us）
- 符合 IEC 61000 - 4 - 2 标准的数据和电源线瞬态保护（ESD）：±15kV（空气放电），±8kV（接触放电）
- 双共阳极 TVS
- 保护一条双向线路或两条单向线路
- 低箝位电压
应用领域
- 工业设备
- 便携式电子设备
- 销售点终端
- 机顶盒
- 电机控制
- 安全和报警系统
