温馨提醒：图片仅供参考，商品以实物为准

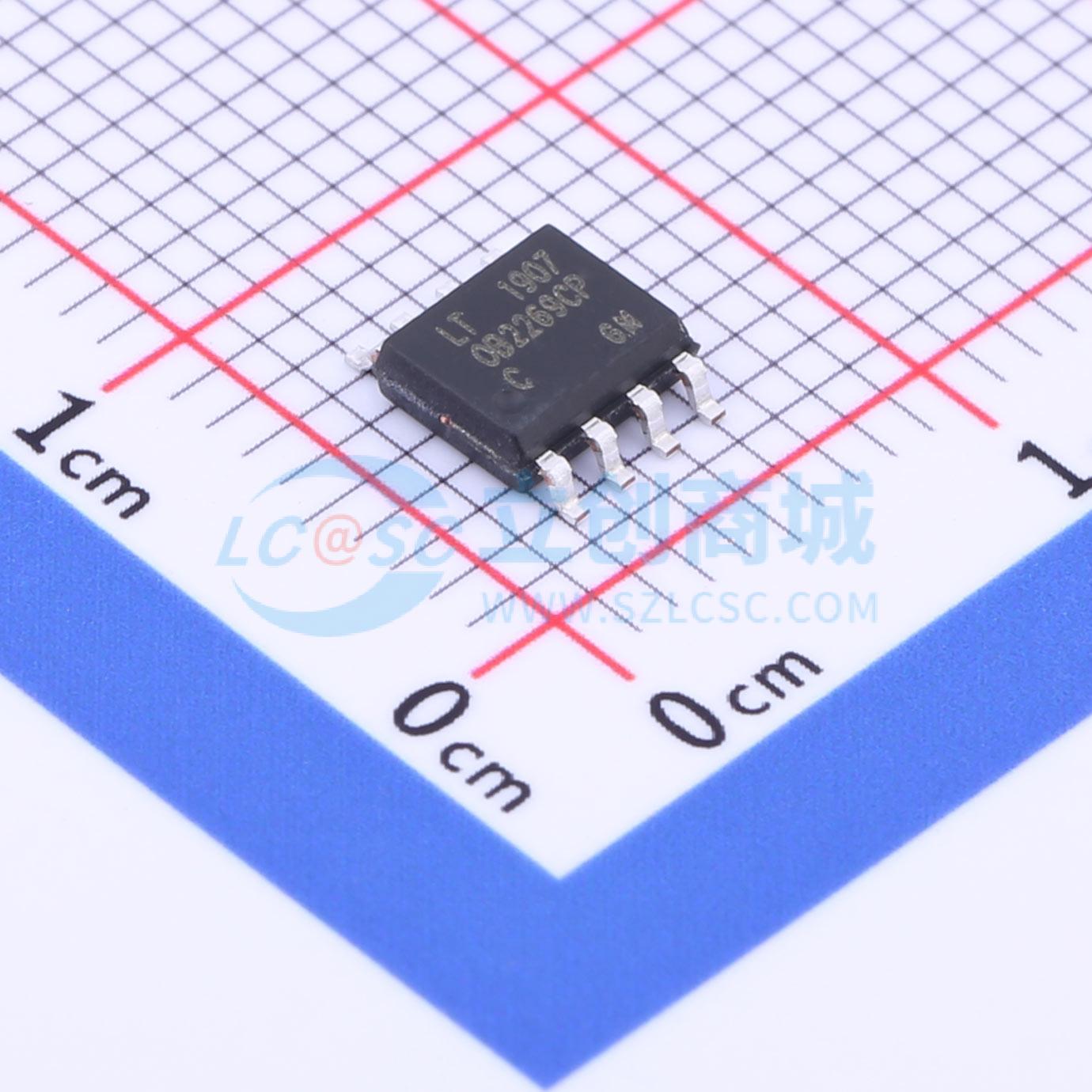

OB2269
停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能电流模式PWM控制器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- OB2269
- 商品编号
- C917134
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~25V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | 800mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 轻载高效模式；前沿消隐；EMI优化(抖频模式)；斜坡补偿；过热保护(OTP)；欠压锁定；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OB2269是一款高度集成的电流模式PWM控制器IC，适用于高输出功率的离线反激式转换器，输出功率高达120W。 OB2269集成了启动电路，可实现低静态功耗和过载补偿。 OB2269具备全面的保护特性，以确保应用系统的可靠性。 OB2269的封装形式有SOP8和DIP8。
商品特性
- 数字频率混洗技术，改善EMI性能。
- 外部可编程PWM开关频率。
- 电流检测输入前沿消隐。
- 内部同步斜坡补偿。
- 突发模式控制，提高效率并优化待机功耗。
- 低启动电流和低工作电流。
- 全面的保护功能：
- VDD引脚带迟滞的欠压锁定（UVLO）。
- VDD引脚过压保护（OVP）。
- 逐周期电流限制。
- 过载保护（OLP）。
- 过温保护（OTP）。
- 电流限制补偿，可在通用交流线路输入下获得相同的输出电流。
- 800mA驱动能力
应用领域
- 数码相机充电器
- 电源适配器
- 电池充电器
