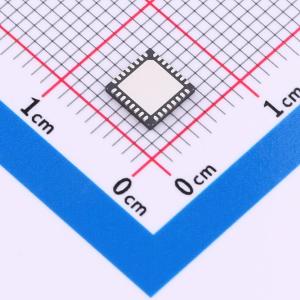

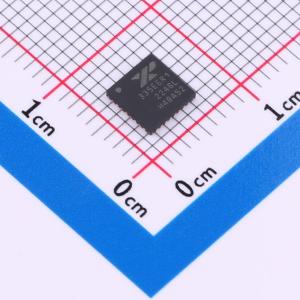

SP335EER1-L

SP335是一款先进的多协议收发器，支持RS - 232、RS - 485和RS - 422串行标准。集成的电缆终端和多种配置模式允许在单根电缆或连接器上互换使用这三种协议，无需额外的开关组件。完整运行仅需四个外部电荷泵电容。 RS - 485/RS - 232模式引脚在高电平时选择RS - 485模式，在低电平时选择RS - 232模式。在RS - 485模式下，TERM引脚启用120Ω差分终端，HALF/FULL引脚将收发器配置为半双工或全双工。

• 引脚可选电缆终端
• RS - 485/422终端或偏置无需外部电阻
• 强大的ESD保护：
  • ±15kV IEC 61000 - 4 - 2气隙放电
  • ±8kV IEC 61000 - 4 - 2接触放电
  • ±15kV人体模型（HBM）
• 20Mbps RS - 485和1Mbps RS - 232数据速率
• 2个驱动器、2个接收器（RS - 232/V.28）
• 所有发射器输出和接收器输入均具有强大的静电放电（ESD）保护，可承受±15kV IEC 61000 - 4 - 2气隙、±15kV人体模型（HBM）和±8kV IEC 61000 - 4 - 2接触放电。
• 每个接收器输出均具有完整的故障安全保护，当输入开路、短路或已端接但无驱动时，默认输出逻辑高电平，避免系统锁定、振荡或不确定状态。
• 无需外部偏置电阻。
• RS - 485/422增强型接收器故障安全功能，适用于开路、短路或已端接但空闲的输入
• 在RS - 232模式下，RS - 232接收器输入包括一个5kΩ的接地下拉电阻。
• RS - 485/422接收器输入为高阻抗（禁用终端时>96kΩ），允许在单个通信总线上连接多达256个设备（1/8单位负载）。
• SP335采用单电源供电，可选择3.3V或5V，静态电流低。
• 关机模式下，在启用RS - 232接收器的低功耗待机操作中，功耗小于1μA。

• 软件可编程串口（RS - 232、RS - 422、RS - 485）
• 工业和单板计算机
• 工业和过程控制设备
• 销售点设备
• 暖通空调控制和网络设备
• 建筑安全与自动化
