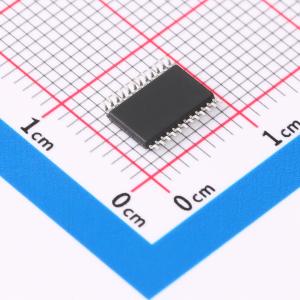

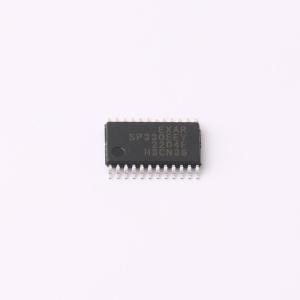

SP330EEY-L/TR

SP330是一款先进的多协议收发器，支持RS-232、RS-485和RS-422串行标准。它具有可变的低电压逻辑接口，最低可达1.65V。全功能运行仅需四个外部电荷泵电容。通过RS-485/RS-232模式引脚选择模式：高电平时为RS-485模式，低电平时为RS-232模式。在RS-485模式下，HALF/FULL引脚配置收发器为半双工或全双工模式。高速驱动器在RS485/422模式下最高可运行至20Mbps，在RS-232模式下最高可运行至1Mbps。通过将专用SLEW引脚设置为低电平，所有驱动器在任何模式下都可以限斜率至250kbps，以最小化电磁干扰（EMI）。

所有发射器输出和接收器输入都具有强大的静电放电（ESD）保护，达到±15kV IEC 61000-4-2空气间隙、±15kV人体模型（HBM）和±8kV IEC 61000-4-2接触放电。每个接收器输出都有完整的故障安全保护，默认情况下，当输入开路、短路或未驱动但已端接时，输出电平为逻辑高电平，从而避免系统锁定、振荡或不确定状态。无需外部偏置电阻。

SP330可以从单个电源供电，电源可以是3.3V或5V，并且具有低空闲电流。在低功耗待机操作中，关断模式下的电流消耗小于1μA，此时RS-232接收器仍处于启用状态。

• 强大的ESD保护：

  • ±15kV IEC 61000-4-2 空气放电
  • ±8kV IEC 61000-4-2 接触放电
  • ±15kV 人体模型 (HBM)

• 20Mbps RS-485 和 1Mbps RS-232 数据传输速率

• 在RS-232模式下，RS-232接收器输入包括一个5kΩ接地的下拉电阻。

• RS-485/422接收器输入具有高阻抗（>96kΩ），允许在单个通信总线上连接多达256个设备（1/8单位负载）。

• SP330可从单个电源（3.3V或5V）工作，并且在空闲时电流很低。

• 关机模式下，在低功耗待机操作中启用RS-232接收器时消耗电流小于1μA。

• 软件可编程串行端口（RS232、RS422、RS485）
• 工业和单板计算机
• 工业和过程控制设备
• 销售点设备
• HVAC 控制和网络设备
• 建筑安全和自动化
