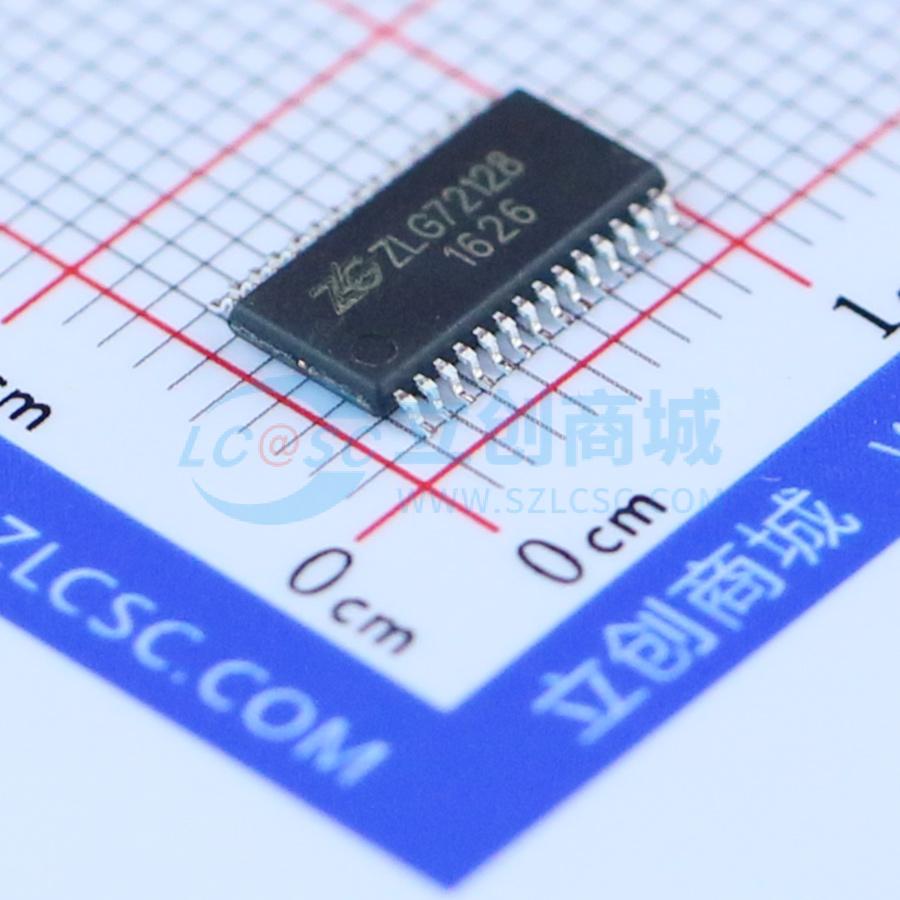

ZLG72128
ZLG72128
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IIC接口 LED 数码管及键盘控制芯片 ZLG7289 ZLG7290升级产品 无外置晶振
- 品牌名称
- ZLG(致远电子)
- 商品型号
- ZLG72128
- 商品编号
- C97736
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x12位 | |
| 接口类型 | I2C | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 其他特性 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
ZLG72128 是数码管显示驱动及键盘扫描管理芯片。能够直接驱动12 位共阴式数码管（或96 只独立的LED），同时还可以扫描管理多达32 只按键。其中有8 只按键还可以作为功能键使用。另外ZLG72128 内部还设置有连击计数器，能够使某键按下后不松手而连续有效。采用I2C 总线方式，与微控制器的接口仅需两根信号线。该芯片为工业级芯片，抗干扰能力强，在工业测控中已有大量应用。
商品特性
- 直接驱动12 位共阴式数码管（1 英寸以下）或96 只独立的LED
- 能够管理多达32 只按键，自动消除抖动，其中有8 只可以作为功能键使用
- 利用功率电路可以方便地驱动1 英寸以上的大型数码管
- 具有位闪烁、位消隐、段点亮、段熄灭、功能键、连击键计数等强大功能
- 提供有10 种数字和21 种字母的译码显示功能，或者直接向显示缓存写入显示数据
- 与微控制器之间采用I2C 串行总线接口，只需两根信号线，节省I/O 资源
- 工作电压范围：3.0~5.5V
- 工作温度范围：-40~+85°C
- 封装：标准TSSOP28
