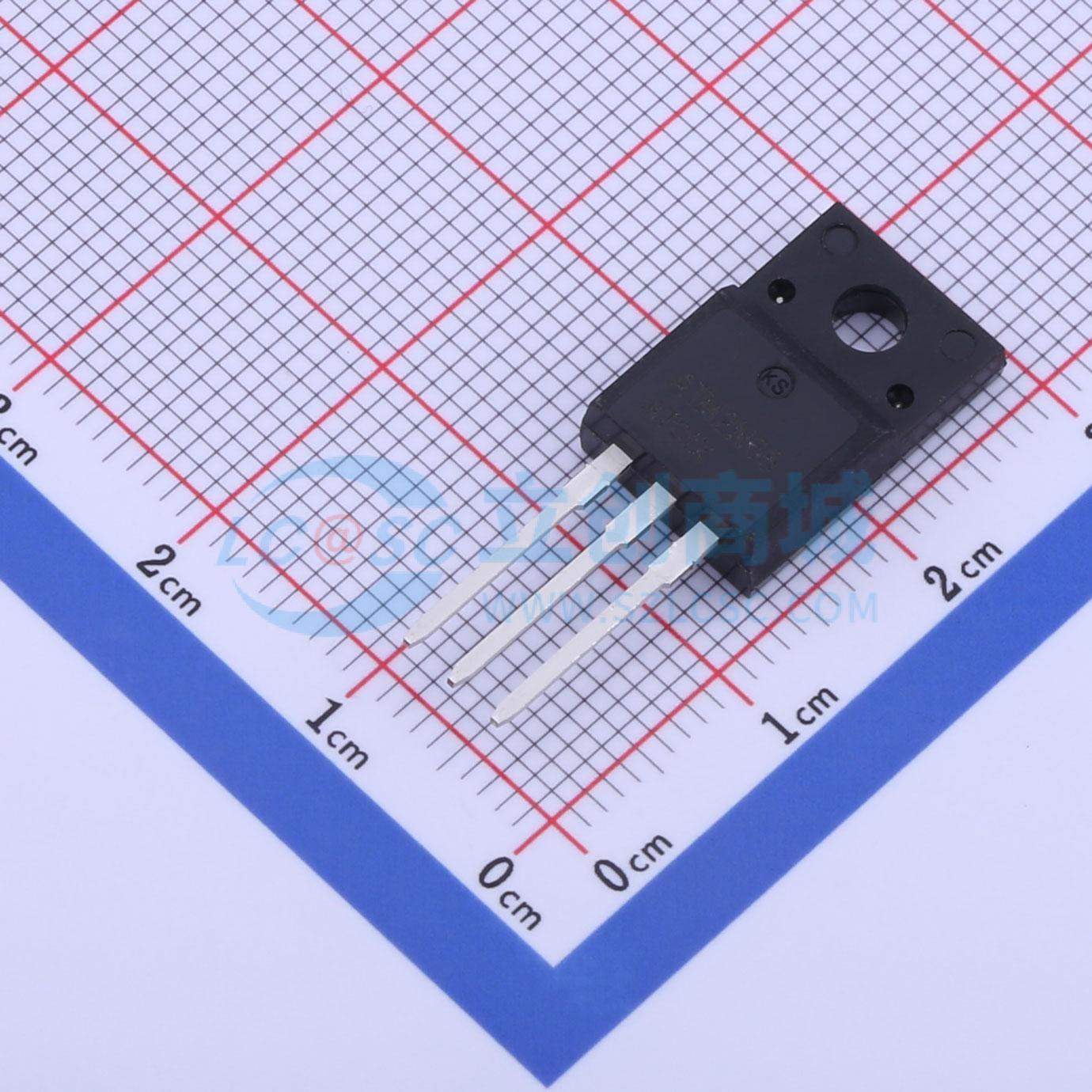

温馨提醒：图片仅供参考，商品以实物为准
ATM2N65TF
N沟道增强型功率MOSFET，漏源电压650V，连续漏极电流2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是高电压功率MOSFET，具有快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。通常用于电源、PWM电机控制、高效DC-DC转换器和桥接电路的高速开关应用中。
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- ATM2N65TF
- 商品编号
- C915729
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.297克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 3.9Ω@10V | |
| 耗散功率(Pd) | 21W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 320pF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 40pF |
商品特性
- 在VGS = 10 V时,RDS(ON) < 5.0 Ω
- 超低栅极电荷(典型值45nC)
- 低反向传输电容(CRSS典型值9 pF)
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力,高耐用性
应用领域
- 电源
- PWM电机控制
- 高效DC - DC转换器
- 桥接电路
