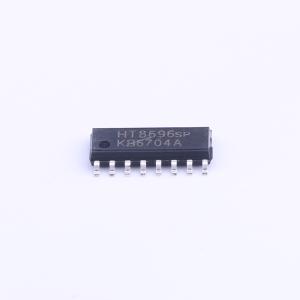

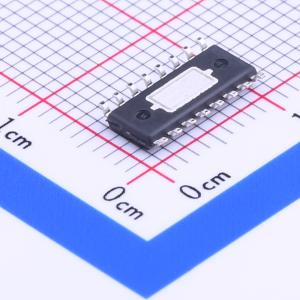

温馨提醒：图片仅供参考，商品以实物为准
HT8696
停产 9.5W立体声D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 9.5W防削顶双声道D类音频功率放大器
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT8696
- 商品编号
- C97639
- 商品封装
- ESOP-16
- 包装方式
- 管装
- 商品毛重
- 0.353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 |
| 属性 | 参数值 | |
|---|---|---|
| 扬声器通道数 | 双声道 | |
| 输出功率 | 9.5Wx2@4Ω |
商品概述
HT8696是一款防削顶失真的，双声道免滤波D类音频功率放大器。在VDD = 8.5V、THD+N = 10%、4Ω负载条件下，能连续输出2×9.5W功率。 HT8696具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF - Off模式可配置。 HT8696内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。 此外，HT8696内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
商品特性
- 防削顶失真功能(Anti - Clipping Function, ACF)
- 免滤波器数字调制，直接驱动扬声器
- 输出功率：2×9.5W (VDD = 8.5V, RL = 4Ω, THD + N = 10%)；2×6.7W (VDD = 7.2V, RL = 4Ω, THD + N = 10%)
- 过流保护功能
- 过热保护功能
- 欠压异常保护功能
- 无铅无卤封装，SOP16L - PP
应用领域
- 蓝牙音箱
- 便携式音箱
- 2.1声道小音箱
- 扩音器
- iphone/ipod/ipod docking
- 拉杆音箱
- 平板电脑，笔记本电脑
- 便携式游戏机
- 小尺寸LCD电视/监视器
- MP4, 导航仪
