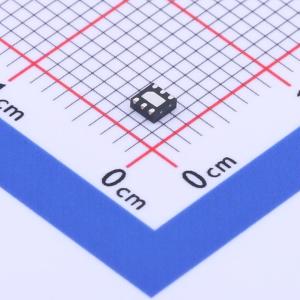

温馨提醒：图片仅供参考，商品以实物为准
WS4518D-6/TR
单节锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS4518D 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。无需外部检测电阻，由于采用内部 MOSFET 架构，也无需阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS4518D-6/TR
- 商品编号
- C910991
- 商品封装
- WDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 2.9V~8V | |
| 最大充电电流 | 300mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -45℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 20uA |
商品概述
WS4518D 是一款完整的单节锂离子电池恒流/恒压线性充电器。无需外部检测电阻，由于采用内部 MOSFET 架构，也无需阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制管芯温度。充电电压固定为 4.2V，充电电流可通过单个电阻进行外部编程。 当达到最终浮充电压后，充电电流降至编程值的 3/10 时，WS4518D 会自动终止充电周期。 当移除输入电源（壁式适配器或 USB 电源）时，WS4518D 会自动进入低电流状态，使电池漏电流降至小于 0.5uA。WS4518D 可进入关断模式，将电源电流降至 40uA（典型值）。 WS4518D 采用 DFN2X2 - 6L 小型封装。标准产品为无铅产品。
商品特性
- 可编程充电电流高达 300mA
- 过温保护
- 欠压锁定保护
- 自动再充电阈值 4.05V（典型值）
- 充电状态输出引脚
- 2.9V 涓流充电阈值
- 软启动限制浪涌电流
应用领域
- 无线电话
- MP3/MP4 播放器
- 蓝牙设备
