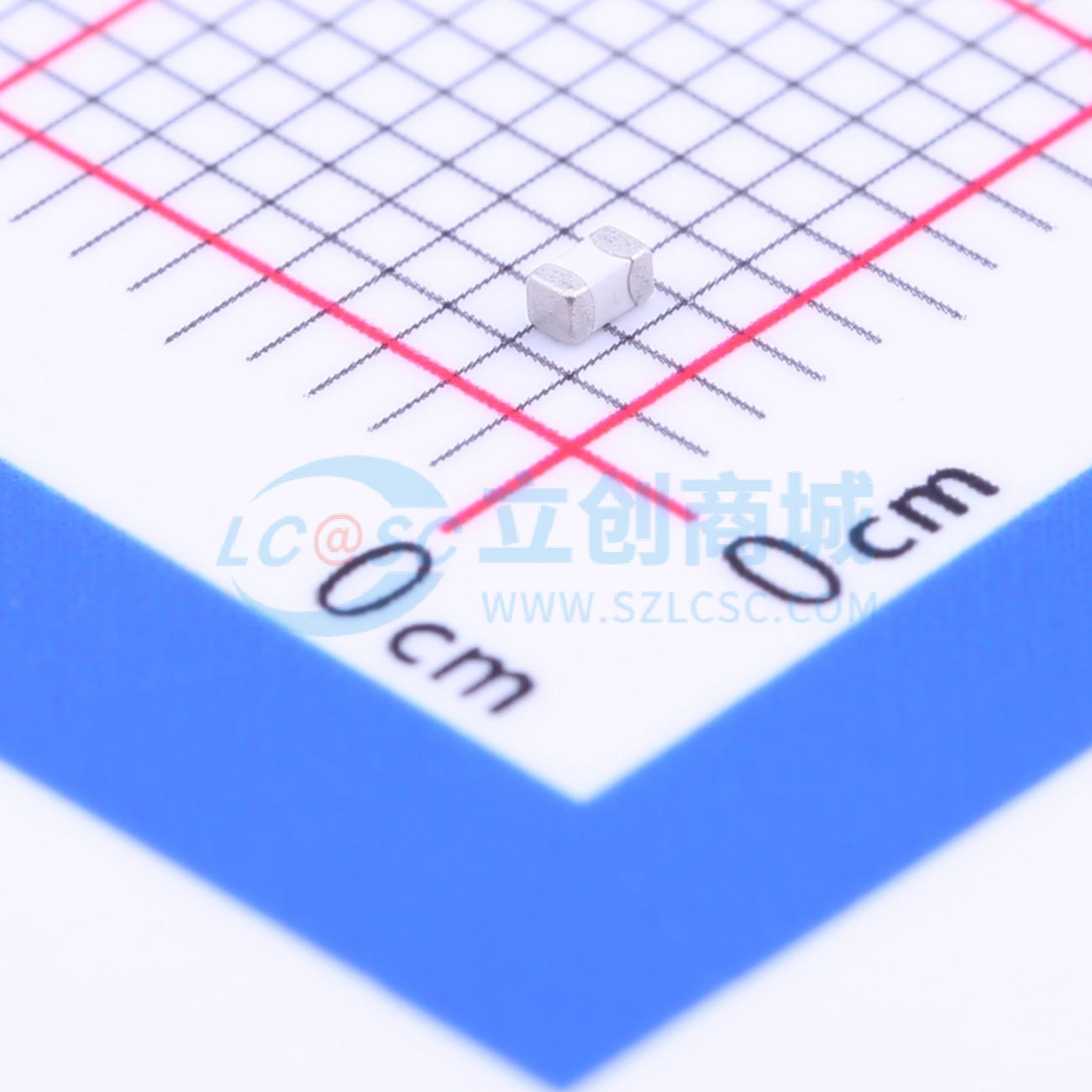

F0603HI5000V032T

高浪涌电流表面贴装芯片保险丝

• 工作温度范围：-55℃ 至 +125℃（需降额使用）
• 规格：
• 电流额定值：5.0 A
• 电压额定值：32 VDC
• 标称冷态直流电阻：0.013 Ω
• 直流电阻最小值：0.009 Ω
• 直流电阻最大值：0.017 Ω
• 标称I²t：3.25 A²s
• 断开时间特性：
• 100% 电流额定值：4小时（最小）
• 200% 电流额定值：1秒（最小）至60秒（最大）
• 1000% 电流额定值：0.0002秒（最小）至0.02秒（最大）
• 分断能力：在额定电压下为50A
• 标识：无标记
• 认证：通过Underwriters Laboratories组件计划认可。文件编号：E232989
• 尺寸：
• 0603 (1608)：L = 0.063±0.006（1.60±0.15）英寸，W = 0.031±0.006（0.80±0.15）英寸，T = 0.031±0.006（0.80±0.15）英寸，BW = 0.014±0.006（0.36±0.15）英寸
• 产品识别：
• 系列代码：F - 芯片保险丝
• 尺寸代码：0603 - 0.063 x 0.031 英寸
• 特性代码：HI - 高浪涌
• 电流额定值代码：5000 - 5000 mA
• 电压额定值代码：V032 - 32 VDC
• 包装代码：T - 卷带与卷轴
• 特点：
• 高浪涌电流承受能力
• 多层单片结构，采用玻璃陶瓷体和银熔丝元件
• 银端子带有镍和无铅焊锡镀层，提供优良的可焊性
• 兼容波峰焊和回流焊工艺
• 典型应用：
• 消费电子：CD-/LD-光盘驱动器、便携设备（驱动器）
• 通信技术：ISDN线路卡保护、PCM卡、手机调谐器输入、卫星接收机、GSM基站中的卡片
• 数据处理：硬盘驱动器、键盘/鼠标端口、LAN/PC卡、调制解调器
• 测量与控制技术：通信端口、测量输入/探头/传感器、分析单元、PLC
• 医疗技术：通信端口、测量输入与输出探头
• 电源技术：电源/充电器的低压部分
• 温度降额指南：
• 环境温度影响保险丝的载流能力。当保险丝在高于25℃的温度下工作时，应根据降额曲线进行“降额”。
• 推荐的PCB焊盘图案：
• 0603 (1608)：L = 0.087（2.20）英寸，G = 0.031（0.80）英寸，H = 0.039（1.00）英寸
• 包装：
• 表面贴装芯片保险丝以卷带与卷轴形式提供，适用于自动贴片机，或按特殊需求批量提供。卷轴尺寸为7英寸。
• 每卷数量：0603 (1608) - 7英寸（178毫米）卷轴上4,000个部件
• 存储：
• 最大环境温度：35℃
• 最大相对湿度：75%
• 避免存放在含有硫或氯的有害气体环境中

• 消费电子产品，例如CD-/LD光盘驱动器、便携式设备（驱动器）
• 通信技术，例如ISDN线路卡保护、PCM卡、手机调谐器输入、卫星接收机、GSM基站中的卡
• 数据处理，例如磁盘驱动器、键盘/鼠标端口、LAN/PC卡、调制解调器
• 测量和控制技术，例如通信端口、测量输入/探针/传感器、分析单元、PLC
• 医疗技术，例如通信端口、测量输入和输出探针
• 电源技术，例如电源/充电的低压部分
