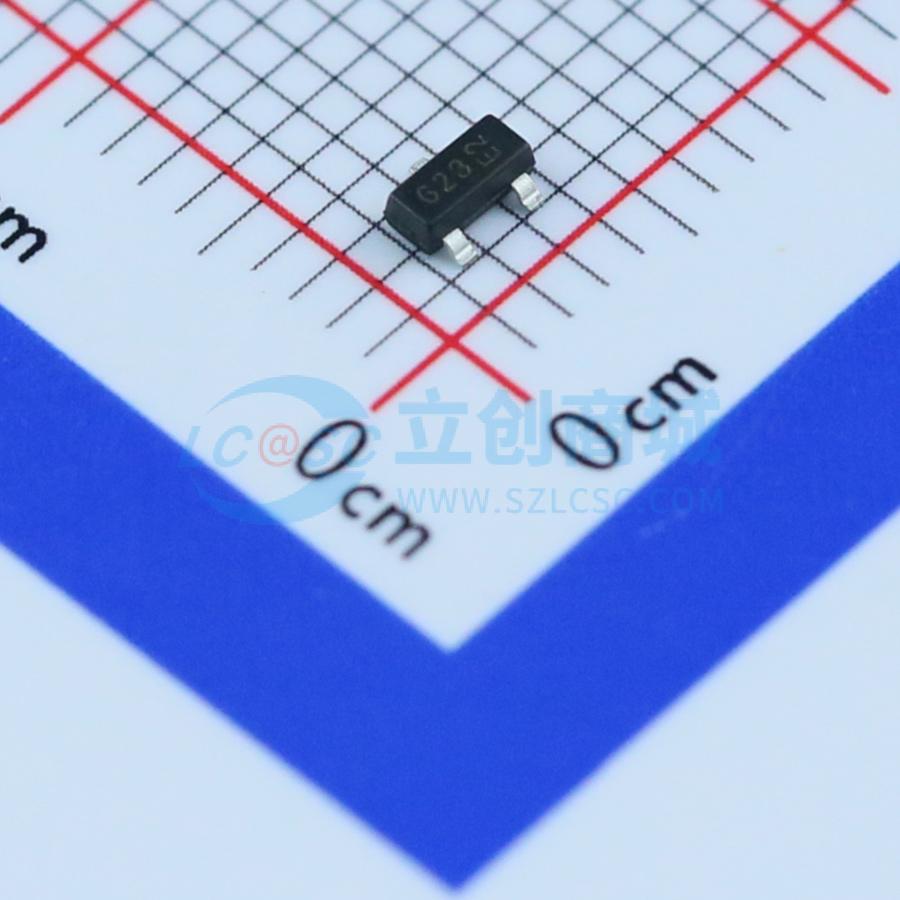

温馨提醒：图片仅供参考，商品以实物为准
DMG2302U-7
1个N沟道 耐压:20V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管 20V 4.2A 汽车级AEC-Q101
- 品牌名称
- DIODES(美台)
- 商品型号
- DMG2302U-7
- 商品编号
- C96613
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V | |
| 耗散功率(Pd) | 800mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@50uA | |
| 栅极电荷量(Qg) | 7nC@4.5V | |
| 输入电容(Ciss) | 594.3pF | |
| 反向传输电容(Crss) | 57.7pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 64.5pF |
商品特性
- 低导通电阻
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏电流
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 符合AEC-Q101标准，具备高可靠性
- 另有符合汽车应用标准的型号（DMG2302UQ），其数据手册单独提供
