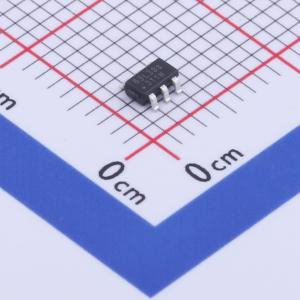

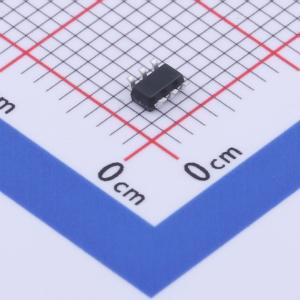

OB2263NMP

电流模式PWM控制器，频率混洗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2263N是一款高度集成的电流模式PWM控制IC，专为30W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用而优化。正常工作时，PWM开关频率可通过外部编程设置，并可微调至较窄范围。在空载或轻载条件下，该IC以扩展“间歇模式”运行，以最大限度降低开关损耗，从而实现更低的待机功耗和更高的转换效率
品牌名称: OB(昂宝)
商品型号: OB2263NMP
商品编号: C909933
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

OB2263N是一款高度集成的电流模式PWM控制IC，针对30W以下高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率可通过外部编程设置，并可微调至较窄范围。在无负载或轻负载条件下，该IC工作在扩展“间歇模式”，以最大程度降低开关损耗，从而实现更低的待机功耗和更高的转换效率。 VDD低启动电流和低工作电流有助于使用OB2263N设计出可靠的上电启动电路。因此，可在启动电路中使用大阻值电阻，以最大程度降低待机功耗。内部斜率补偿可提高系统大信号稳定性，并减少高PWM占空比输出时可能出现的次谐波振荡。电流检测（CS）输入的前沿消隐功能可消除由于缓冲电路二极管反向恢复引起的信号毛刺，从而大幅减少设计中的外部元件数量和系统成本。 OB2263N具备全面的保护功能，并具有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。栅极驱动输出被钳位在最高18V，以保护功率MOSFET。采用昂宝专利的频率混洗技术，并结合图腾柱式栅极驱动输出的软开关控制，可实现出色的EMI性能。该设计将20kHz以下的音频能量降至最低，并消除了工作期间的音频噪声。

商品特性

昂宝专利的频率混洗技术，可改善EMI性能
扩展间歇模式控制，可提高效率并实现最低待机功耗设计
无音频噪声运行
外部可编程PWM开关频率
内部同步斜率补偿
低VDD启动电流和低工作电流（1.4mA）
上电软启动
电流检测输入前沿消隐
改进的栅极驱动设计，符合MOSFET安全工作区（SOA）要求
全面的保护功能，具备自动自恢复特性
- 带迟滞功能的VDD过压钳位和欠压锁定（UVLO）
- 栅极输出最大电压钳位（18V）
- 昂宝专利的线输入补偿逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 过载保护（OLP）

应用领域

电池充电器
电源适配器
机顶盒电源
开放式开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~30V
	开关频率	60kHz~70kHz
	最大占空比	75%

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+85℃
	反馈方式	副边反馈
