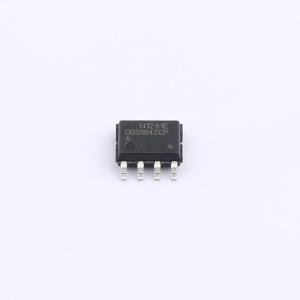

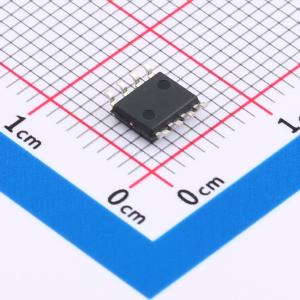

温馨提醒：图片仅供参考，商品以实物为准
OB2004AZCPA-C
高性能同步整流器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2004Ax是一款高性能、多功能的同步整流器。它可以模拟肖特基二极管整流器的特性，直接降低传统整流器的功耗，并因效率提升而间接降低初级侧损耗。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2004AZCPA-C
- 商品编号
- C909939
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.189675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 4.2V~5V | |
| MOS耐压 | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | QR；DCM；CCM | |
| 导通电阻 | 8mΩ | |
| 关断时间 | 75ns | |
| 工作温度 | -20℃~+85℃ |
商品概述
OB2004Ax是一款高性能、高度集成的开关电源系统次级侧同步整流器。它集成了一个低压降的N沟道MOSFET，用于在反激式转换器的次级侧模拟传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。它能支持3V~12V的宽范围系统输出电压。
商品特性
- 适用于3V~12V输出系统的次级侧同步整流器
- 适用于DCM、QR和CCM工作模式
- 针对CCM的预测算法
- 内置功率MOSFET
- 精确的次级侧MOSFET Vds检测
- SR导通/关断死区时间控制，高效低热且抗干扰
- 自适应关断时间控制，有效避免寄生元件引起的振铃影响
- VDD欠压锁定（UVLO）保护
应用领域
- AC/DC 3V~12V充电器/适配器
- 低压整流电路
优惠活动
购买数量
(4000个/圆盘，最小起订量 5 个)个
起订量：5 个4000个/圆盘
总价金额：
￥ 0.00近期成交1单
