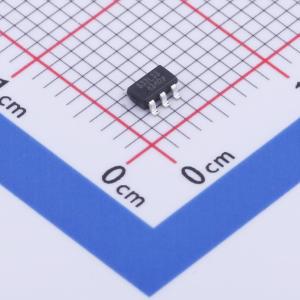

OB2632QMP

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: OB(昂宝)
商品型号: OB2632QMP
商品编号: C909938
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	PFM 调制；CCM；QR
	输出电压	-
	反馈方式	副边反馈

商品概述

OB2632Q是一款高度集成的准谐振（QR）控制器，具备自适应多模式调节功能，专为高性能、低待机功耗和宽输出电压范围的PD适配器解决方案而优化，可与PD次级控制器（如OB2612）配合使用。该控制器也适用于涵盖宽输出范围的高性价比离线反激式转换器应用。“扩展突发模式”控制可大幅降低待机功耗，助力设计轻松满足国际节能要求。

商品特性

高度集成的准谐振（QR）控制器，具备自适应多模式调节功能
在正常负载下的高线输入电压时以QR模式运行，QR模式下的最大开关频率内部限制为82 KHz
轻载时以谷底开关的PFM模式运行，实现高功率转换效率
负载非常小时以“扩展突发模式”运行，将待机功率损耗降至最低
低线输入电压且重载时以固定频率（65KHz）CCM模式运行
OB2632QCP具备高压启动功能，启动时间短，待机功率损耗低
OB2632QMP的VCC启动电流和工作电流低，确保可靠上电启动和低待机设计
具备全面的保护功能，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、输出和VDD过压保护
采用昂宝专有频率混洗技术，具备出色的EMI性能
最小化22KHz以下的音调能量，避免运行过程中产生音频噪声
提供SOP8或SOT23 - 6封装

应用领域

用于PD适配器的离线AC/DC反激式转换器
宽输出范围适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12V~52V
	开关频率	23kHz；100kHz；65kHz；82kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	85%
