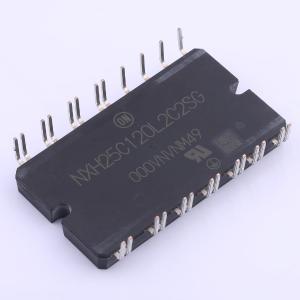

NXH25C120L2C2SG
1.2kV 25A
- 描述
- NXH25C120L2C2SG 是一款传递模塑功率模块，包含一个变流器 - 逆变器 - 制动电路，该电路由六个 25 A、1600 V 的整流器、六个带反向二极管的 25 A、1200 V IGBT、一个带制动二极管的 25 A、1200 V 制动 IGBT 以及一个 NTC 热敏电阻组成。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NXH25C120L2C2SG
- 商品编号
- C906528
- 商品封装
- DIP-26
- 包装方式
- 管装
- 商品毛重
- 67.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A | |
| 正向脉冲电流(Ifm) | 370A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 4.8V@3.04mA | |
| 输入电容(Cies) | 6.2nF |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 68ns | |
| 关断延迟时间(Td(off)) | 235ns | |
| 导通损耗(Eon) | 2.2mJ | |
| 关断损耗(Eoff) | 720uJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 117pF |
