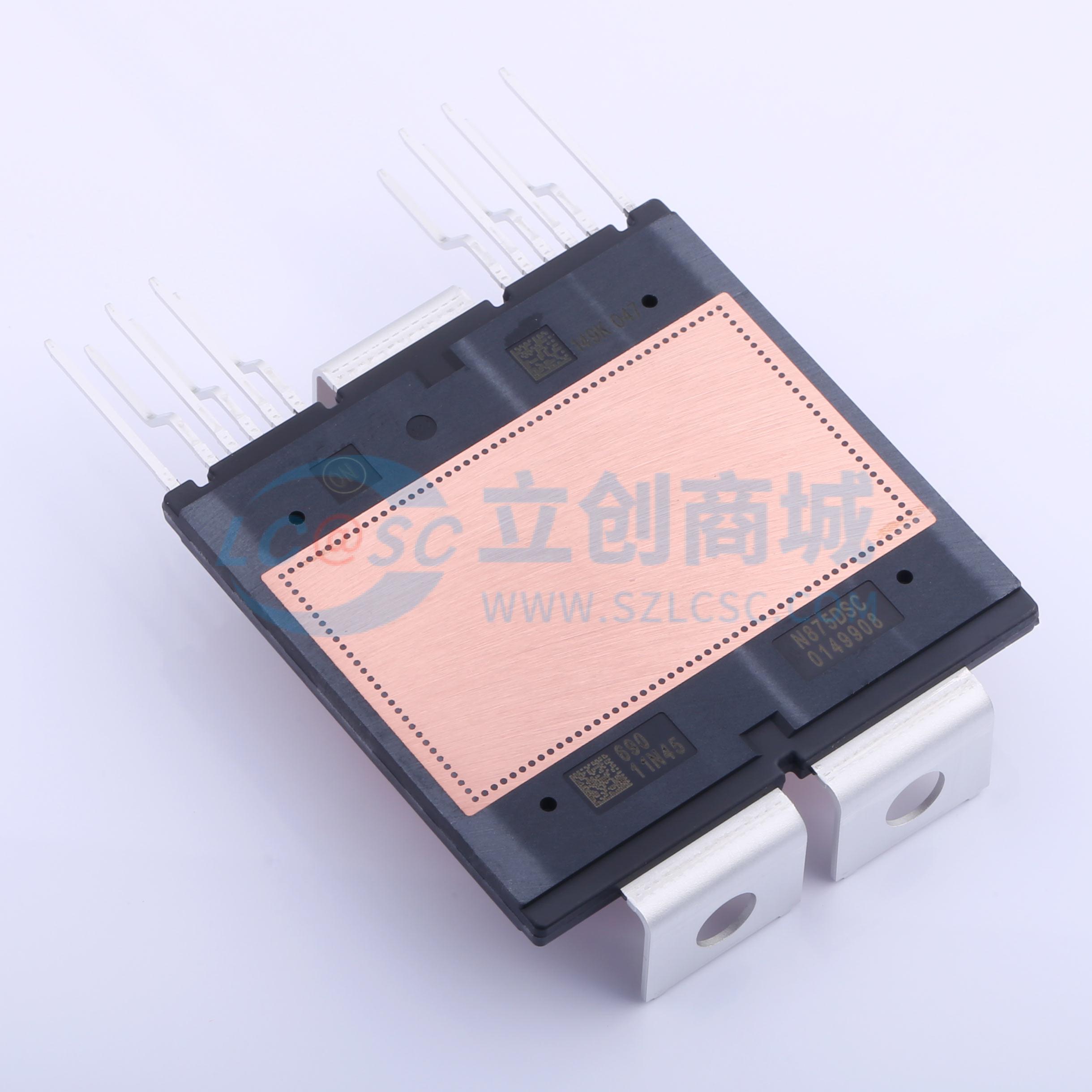

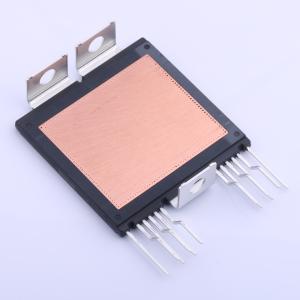

NVG800A75L4DSC
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 750V | |
| 集电极电流(Ic) | 550A | |
| 集电极脉冲电流(Icm) | 1600A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 1.9uC@400V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 48nF | |
| 输出电容(Coes) | 1.37nF | |
| 反向传输电容(Cres) | 150pF | |
| 开启延迟时间(Td(on)) | 253ns | |
| 关断延迟时间(Td(off)) | 760ns | |
| 导通损耗(Eon) | 22.41mJ | |
| 关断损耗(Eoff) | 27.22mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
