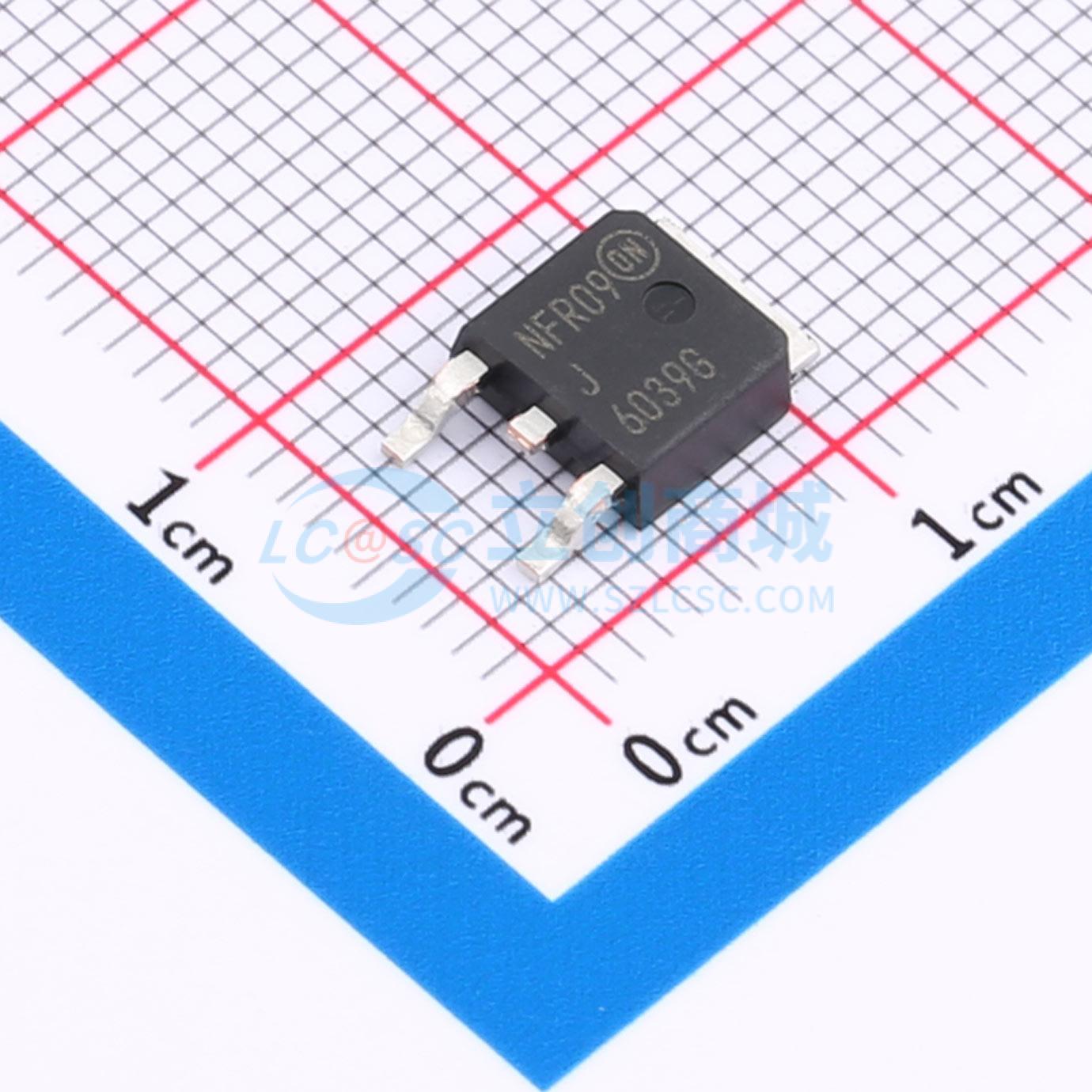

温馨提醒：图片仅供参考，商品以实物为准

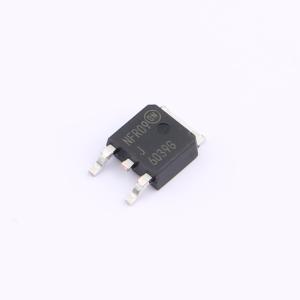

MJD6039T4G
NPN 80V 4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该 NPN 达林顿双极功率晶体管适用于通用电源和切换，如开关稳压器、转换器和功率放大器应用中的输出和驱动器级。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MJD6039T4G
- 商品编号
- C904239
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.0422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 80V | |
| 直流电流增益(hFE) | - | |
| 耗散功率(Pd) | 1.75W | |
| 集电极电流(Ic) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@2A,8mA | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极导通电压(VBE(on)) | 2.8V |
商品概述
专为通用电源和开关应用而设计，如开关稳压器、转换器和功率放大器等应用中的输出级或驱动级。
商品特性
- 适用于表面贴装应用的成型引脚，采用塑料套管包装（无后缀）
- 直引脚版本，采用塑料套管包装（后缀为“-1”）
- 单片结构，内置基极 - 发射极分流电阻
- 高直流电流增益 - hFE= 2500（典型值），@ IC = 4.0 Adc
- 环氧树脂符合UL 94 V - 0标准（厚度为0.125英寸）
- 静电放电（ESD）等级：
- 人体模型，3B > 8000 V
- 机器模型，C > 400 V
- NJV前缀适用于汽车及其他需要特定生产场地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 提供无铅封装*
应用领域
- 开关稳压器
- 转换器
- 功率放大器
