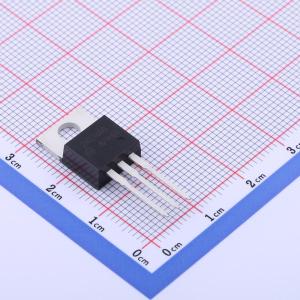

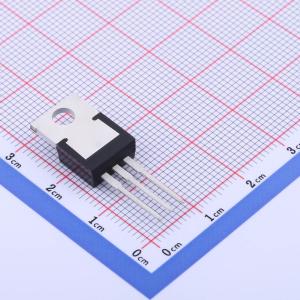

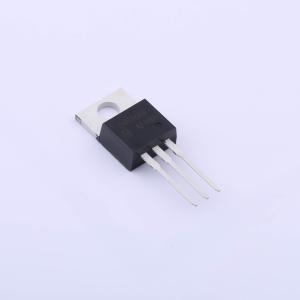

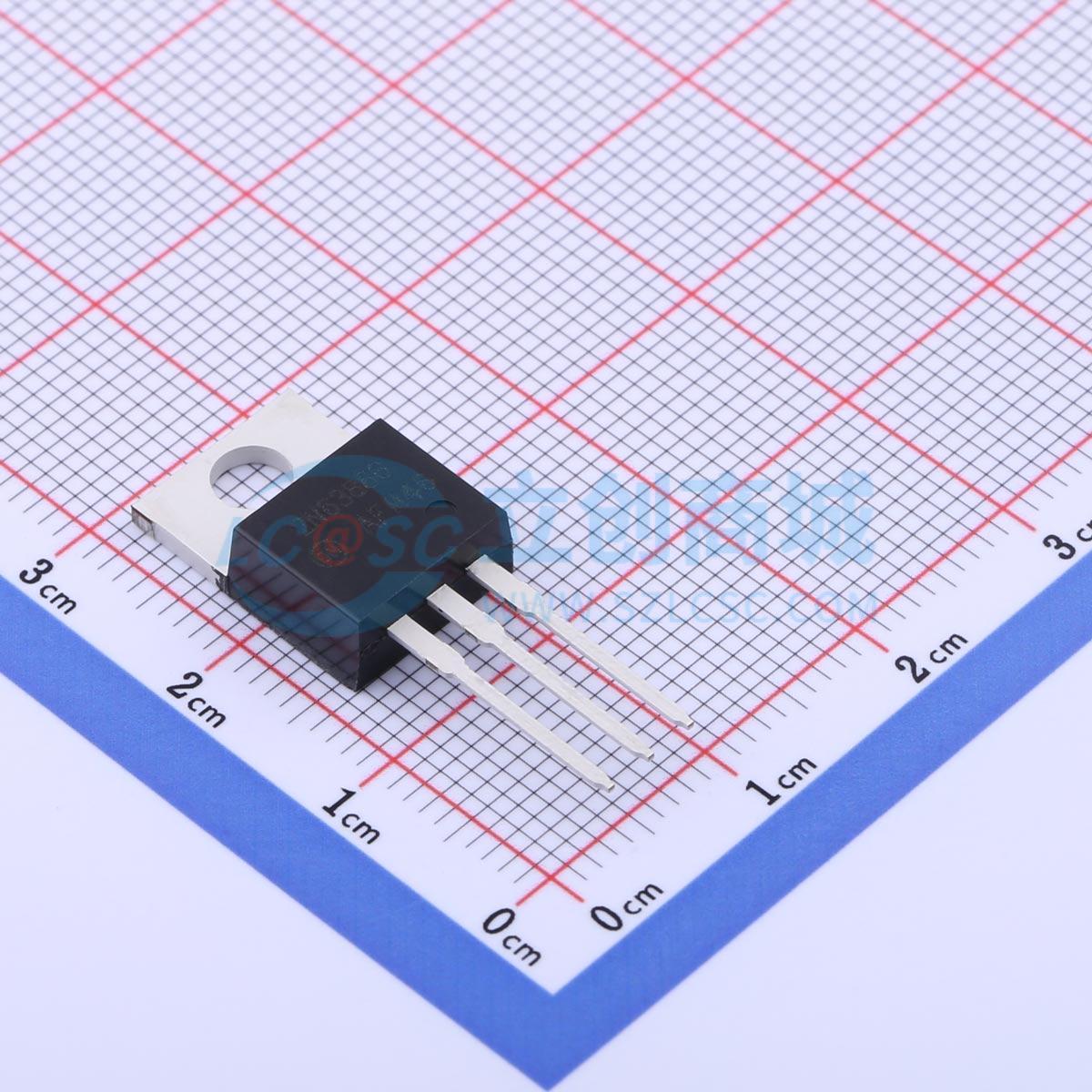

2N6388G
NPN 80V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该 8A 80 V NPN 达林顿双极功率晶体管适用于通用放大器和低速开关应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 2N6388G
- 商品编号
- C906924
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 80V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 2W | |
| 集电极电流(Ic) | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极导通电压(VBE(on)) | 2.8V |
商品概述
这些器件专为通用放大器和低速开关应用而设计。
商品特性
- 高直流电流增益—在 IC = 4.0Adc 时，hFE= 2500（典型值）
- 集电极 - 发射极维持电压—在 100mA ADC 时
- 低集电极 - 发射极饱和电压
- 内置基极 - 发射极并联电阻的单片结构
- TO - 220AB 紧凑型封装
- 这些器件无铅且符合 RoHS 标准
应用领域
- 通用放大器
- 低速开关应用
