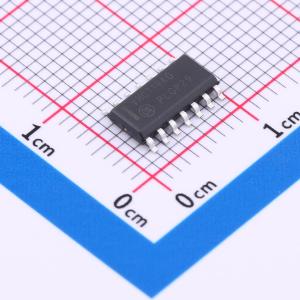

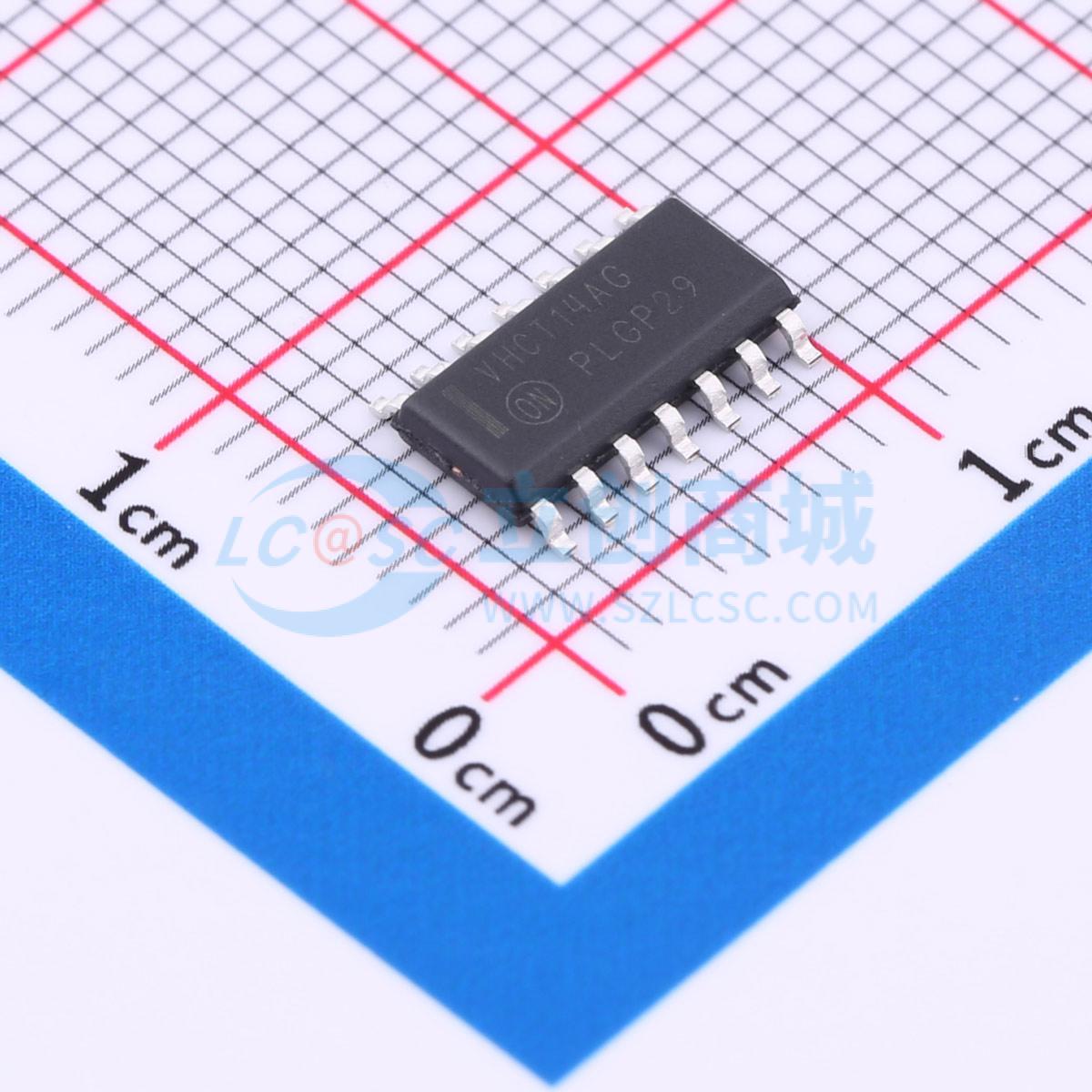

MC74VHCT14ADR2G
MC74VHCT14ADR2G
SMT扩展库PCB免费打样
- 描述
- MC74VHCT14A是一款采用硅栅CMOS技术制造的先进高速CMOS施密特反相器。它能实现与等效双极型肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性。其引脚配置和功能与MC74VHCT04A相同，但输入具有迟滞特性，凭借施密特触发器功能，VHCT14A可用作能接收缓慢输入信号的线路接收器
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHCT14ADR2G
- 商品编号
- C904207
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 4.4V | |
| 低电平范围(VOL) | 520mV | |
| 传播延迟(tpd) | 9.6ns@5V,50pF | |
| 系列 | 74VHCT系列 | |
| 工作温度 | -55℃~+125℃ |
