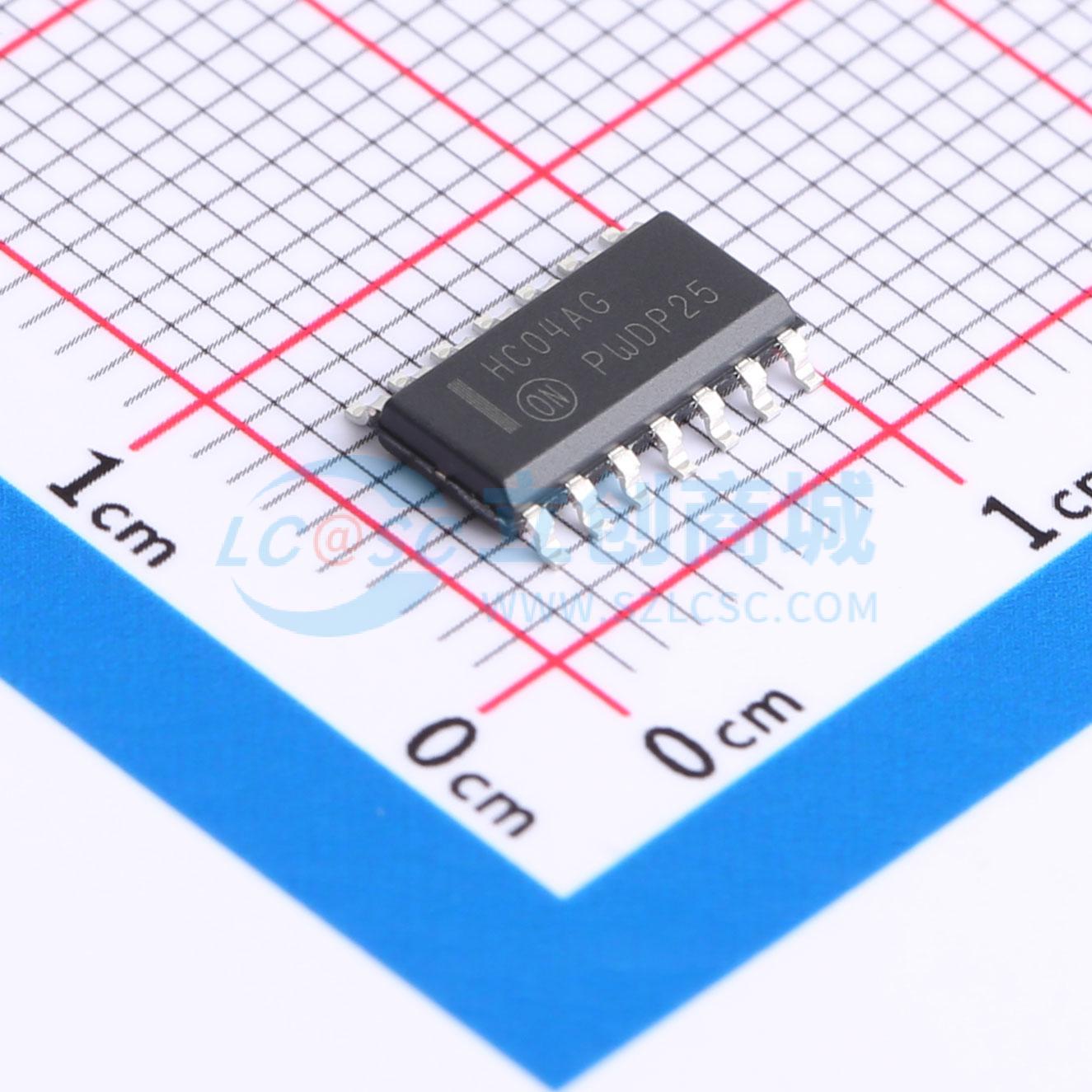

温馨提醒：图片仅供参考，商品以实物为准
NLV74HC04ADR2G
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件引脚排列与 LS04 和 MC14069 相同。其输入与标准 CMOS 输出兼容；通过上拉电阻，也与 LSTTL 输出兼容。该器件由六个三级反相器组成。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLV74HC04ADR2G
- 商品编号
- C904835
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V；5.48V | |
| 低电平范围(VOL) | 400mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 13ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 输出驱动能力：10 LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0至6.0V
- 低输入电流：1μA
- 具有CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A要求
- 芯片复杂度：36个FET或9个等效门
- NLV前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤素且符合RoHS标准
