温馨提醒：图片仅供参考，商品以实物为准

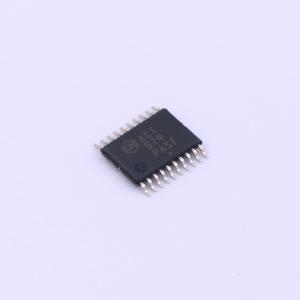

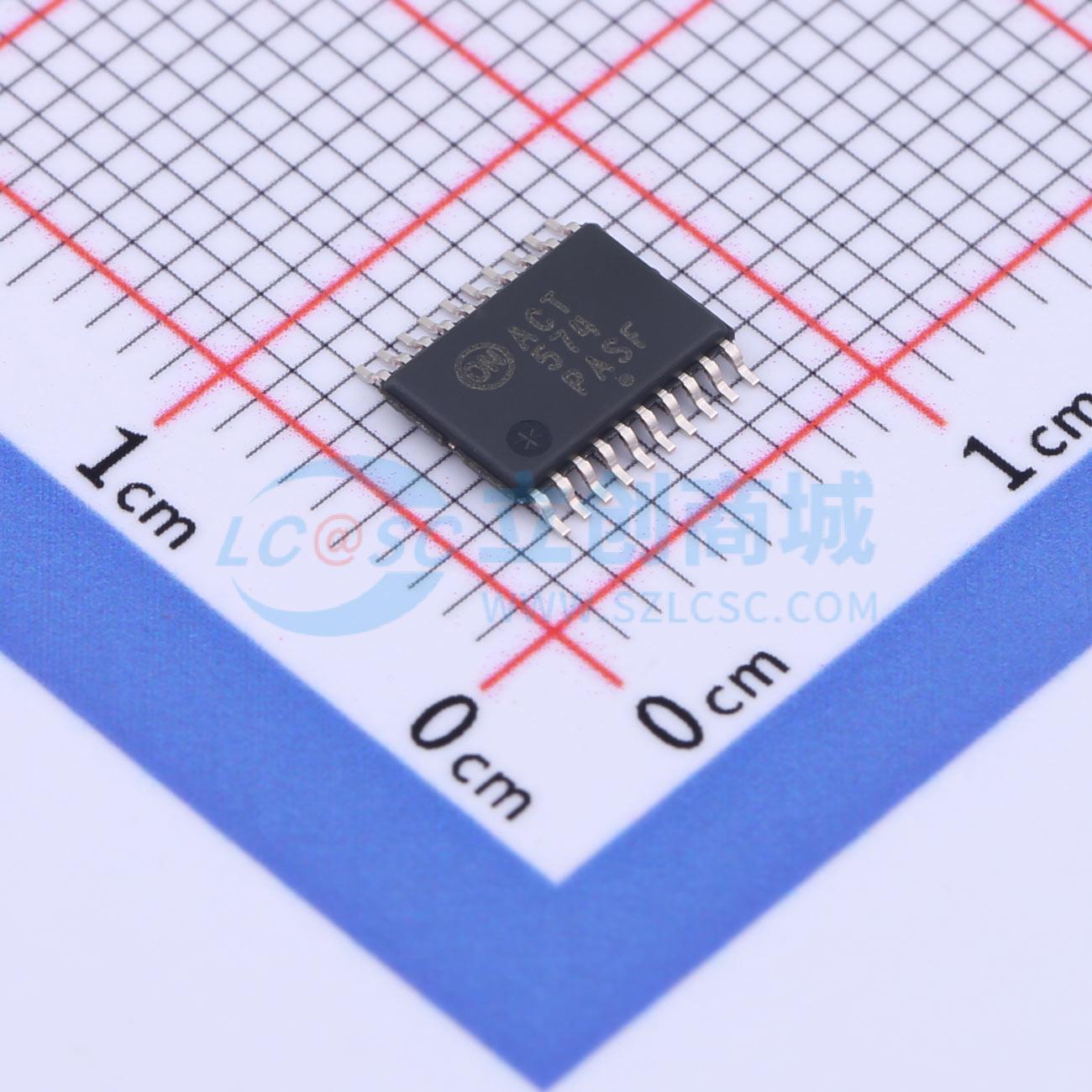

MC74ACT574DTR2G
八进制D触发器，带三态输出
- 描述
- MC74AC574/74ACT574 是一款高速、低功耗八路触发器，带 缓冲公共时钟 (CP) 和缓冲公共输出启用 (OE)。呈现到 D 输入的信息 在发生低电平-高电平时钟 (CP) 转换时存储在触发器中。 MC74AC574/74ACT574 的功能与 MC74AC374/ 74ACT374 相同，只是引脚输出不同。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74ACT574DTR2G
- 商品编号
- C904012
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 100MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 11ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74ACT系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 4.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 2.5ns | |
| 保持时间 | 1ns |
