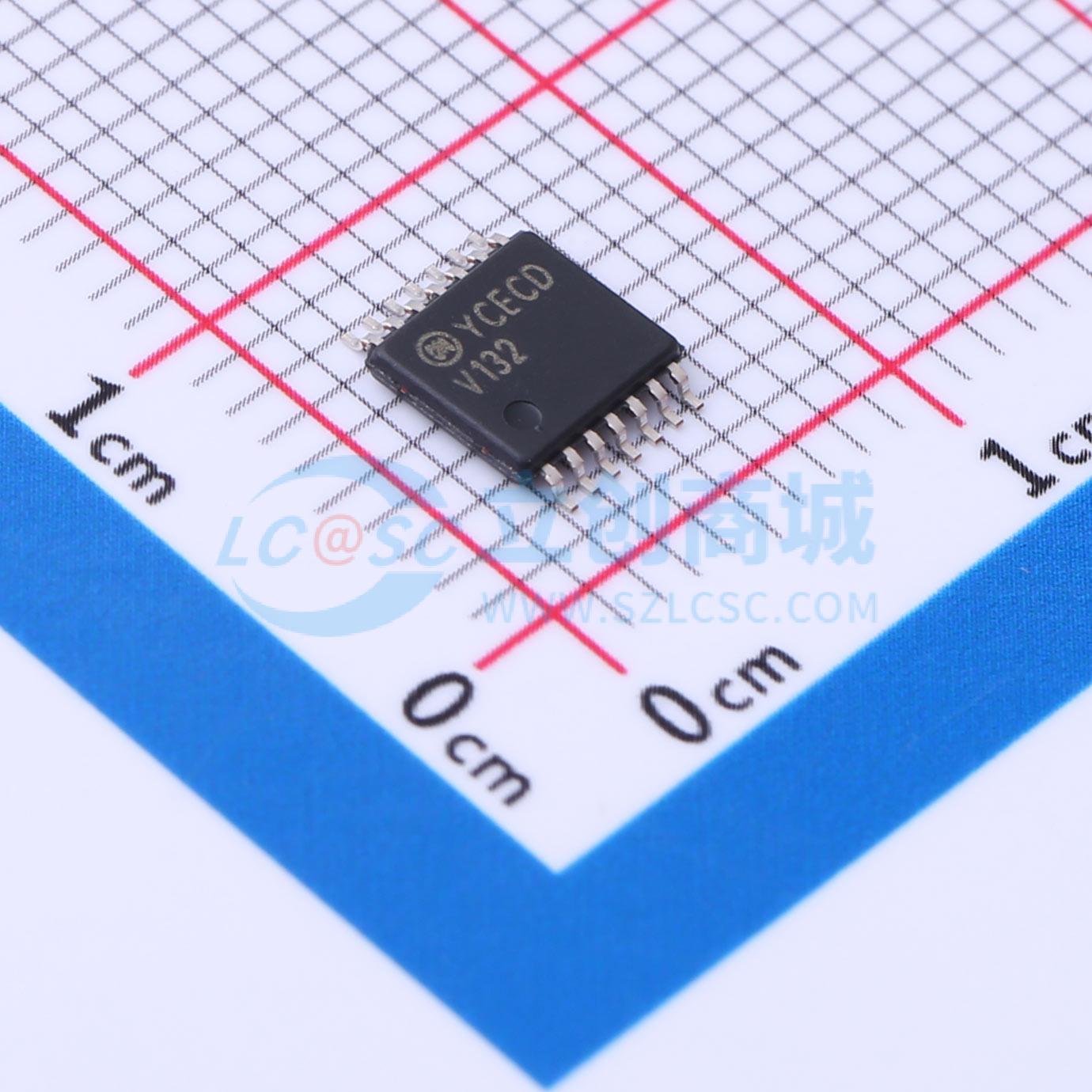

温馨提醒：图片仅供参考，商品以实物为准
74VHC132MTCX
74VHC132MTCX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VHC132 是一款先进的高速 CMOS 2 输入 NAND 施密特触发器门极，采用硅门极 CMOS 工艺制造。它能实现与双极肖特基 TTL 相似的高速运行，同时还能保持 CMOS 低功耗。引脚配置和功能与 VHC00 相同，只是输入在正向和负向输入阈值之间存在迟滞，能够将缓慢变化的输入信号转换为清晰定义的无抖动输出信号。因此可提供比传统逆变器更佳的干扰裕度。输入保护电路可确保对输入引脚应用 0V 到 7V 电压而无需考虑电源电压。此器件可用于将 5V 系统与 3V 系统以及两种电源系统的接口，如备用电池。此电路可防止器件由于不匹配的供电和输入电压而损坏。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74VHC132MTCX
- 商品编号
- C903415
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 3.94V；2.58V；4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 360mV~440mV；0V~100mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 9.7ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
