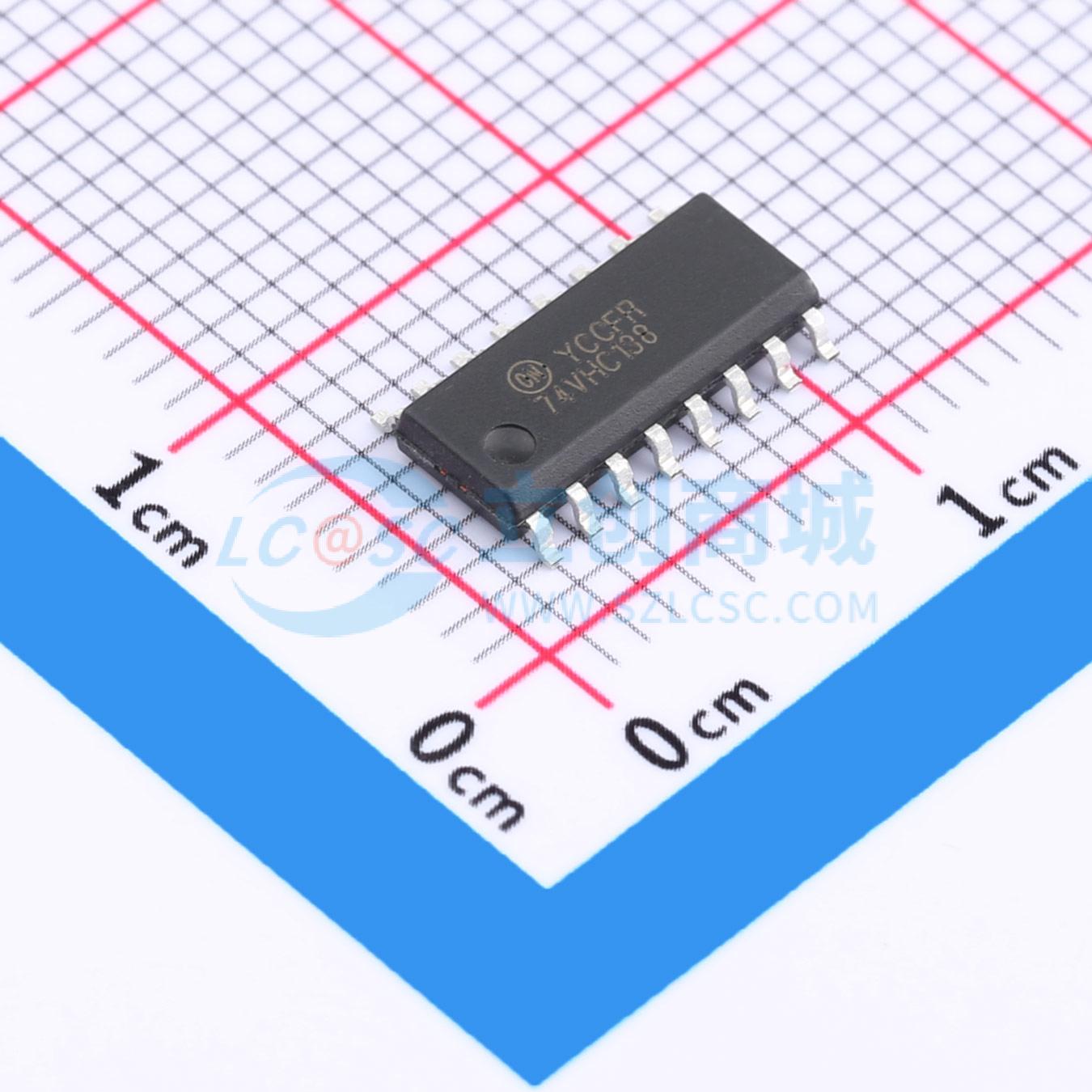

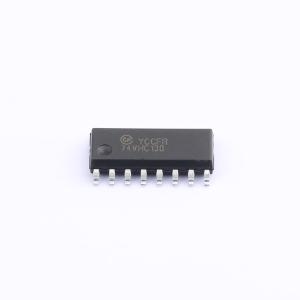

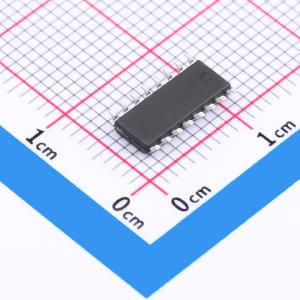

温馨提醒：图片仅供参考，商品以实物为准
74VHC138MX
3线-8线译码器/多路分配器
SMT扩展库PCB免费打样
- 描述
- VHC138是一款采用硅栅CMOS技术制造的先进高速CMOS 3线-8线译码器/多路分配器。它能实现与等效双极型肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性。当器件使能时，3个二进制选择输入（A₀、A₁和A₂）决定哪个输出（O₀(overline)-O₇(overline)）将变为低电平
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74VHC138MX
- 商品编号
- C903416
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | 3/8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 5.7ns@5.0V,50pF | |
| 静态电流(Iq) | 40uA |
商品概述
VHC138是一种先进的高速CMOS 3至8解码器/解复用器，采用硅栅CMOS技术制造。它实现了与等效的双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗特性。当设备被使能时，3个二进制选择输入（A0、A1和A2）决定了哪个输出（Y0到Y7）会变低。当使能输入E3保持低电平或E1或E2中的任何一个保持高电平时，解码功能被抑制，所有输出变高。E3、E1和E2输入端提供了便于级联连接的功能，并可用于作为存储系统的地址解码器。输入保护电路确保可以在不考虑电源电压的情况下将0V至7V施加到输入引脚上。该设备可用于5V与3V系统之间的接口以及双电源系统，如电池备份。此电路可防止因电源与输入电压不匹配导致的设备损坏。
应用领域
- 三至八解码器/解复用器
- 接口5V到3V系统
- 两个供电系统如电池备份
