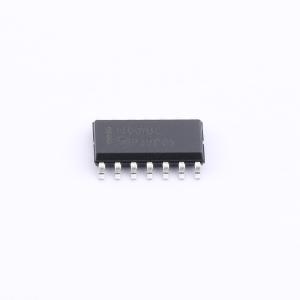

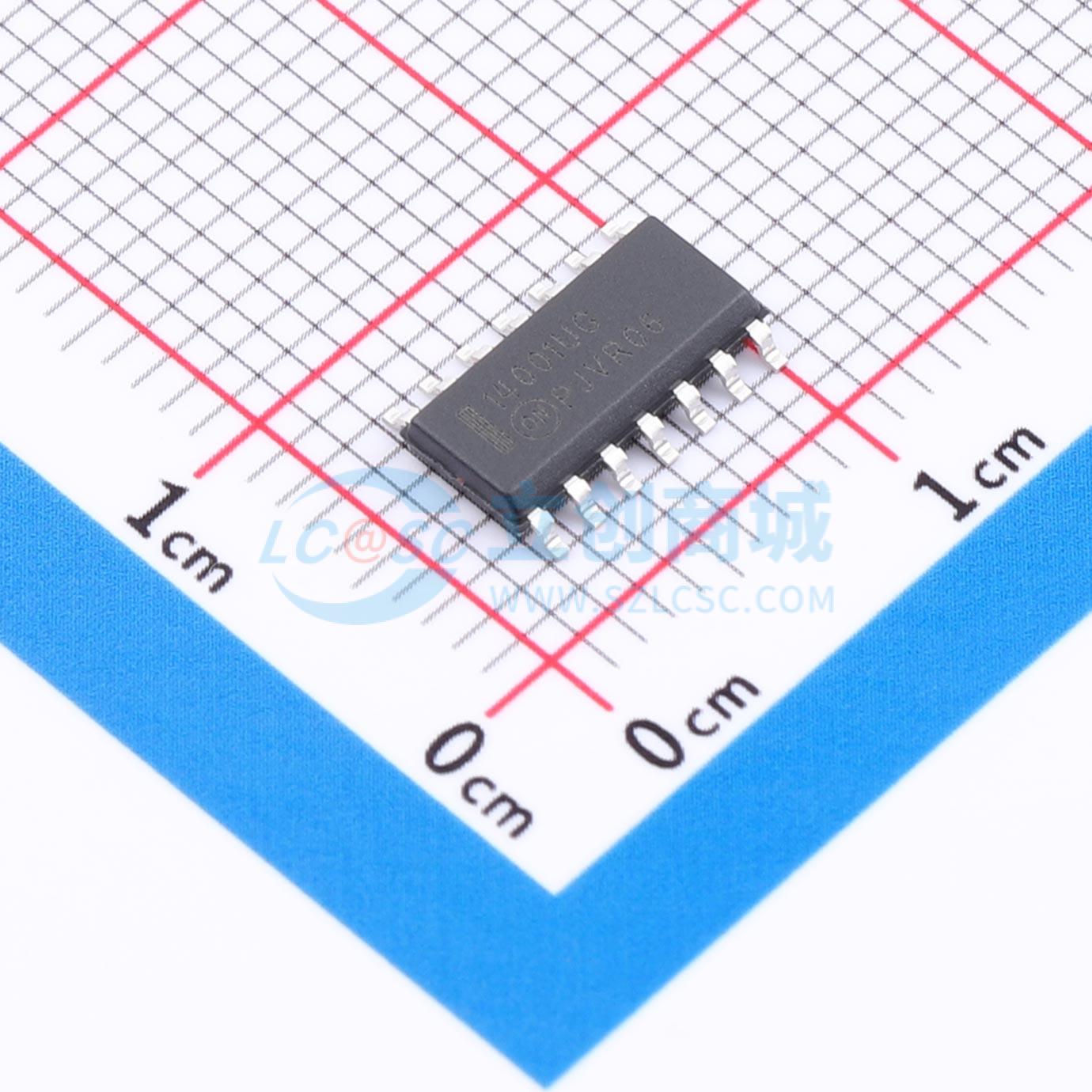

MC14001UBDR2G
MC14001UBDR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UB系列逻辑门采用P沟道和N沟道增强型器件，采用单块结构（互补MOS）构建。主要用于需要低功耗和/或高抗噪性的场合。UB系列CMOS门是反相无缓冲功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14001UBDR2G
- 商品编号
- C903922
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3.5mA | |
| 输入高电平(VIH) | 4V~12.5V | |
| 输入低电平(VIL) | 1V~2.5V | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 80ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ |
应用领域
- 线性和振荡器应用
- 能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
- NLV 前缀用于汽车和其他需要独特位置和控制变更要求的应用场合
