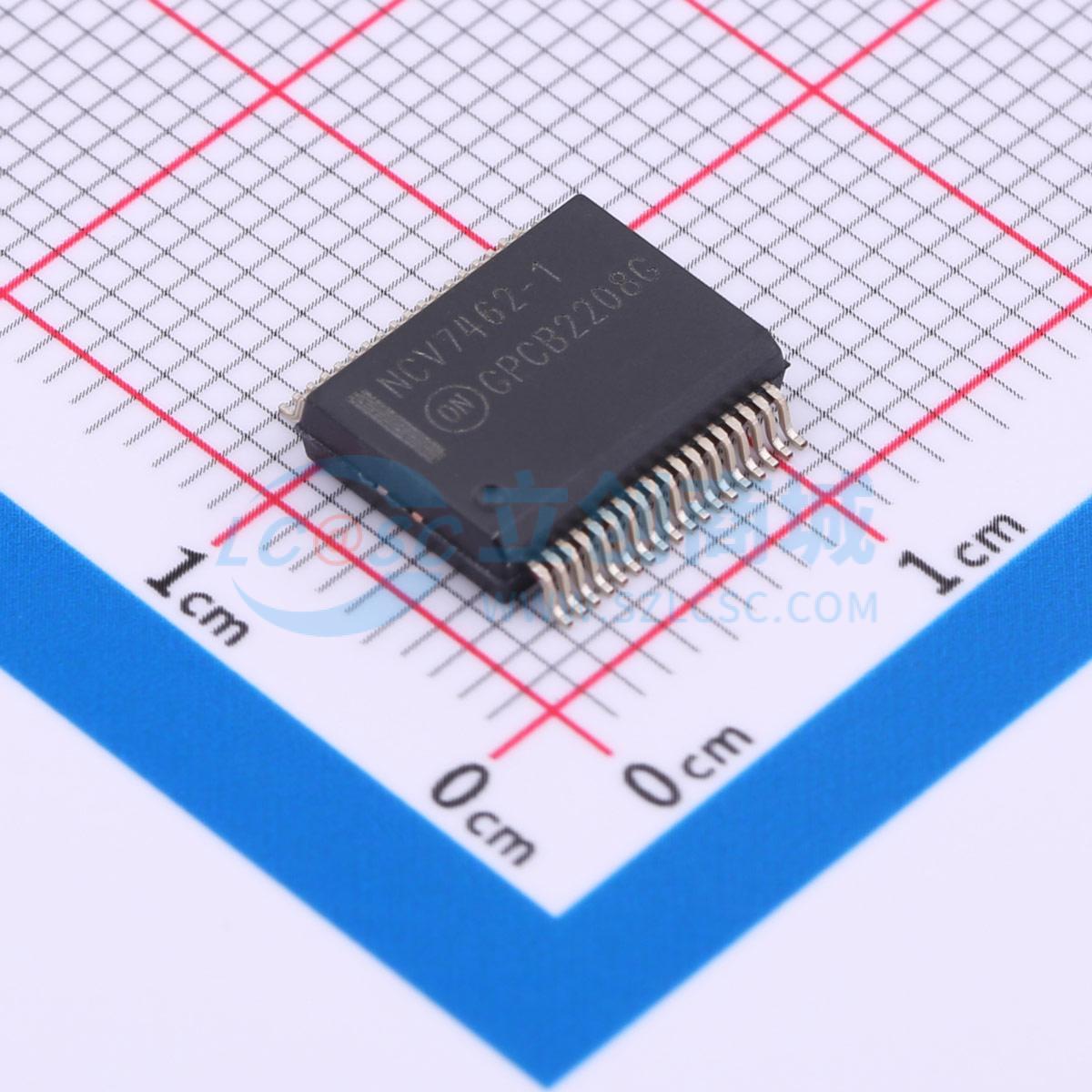

温馨提醒：图片仅供参考，商品以实物为准

NCV7462DQ1R2G

系统基础芯片，带CAN、LIN、HS和LS驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NCV7462是一款单片LIN/CAN系统基础芯片，具有增强的功能集，适用于汽车车身控制系统。
品牌名称: onsemi(安森美)
商品型号: NCV7462DQ1R2G
商品编号: C900207
商品封装: SSOP-36-EP-300mil
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃
	通道数	1
	静态电流	80uA
	功能特性	短路保护；唤醒功能；热关断保护；欠压保护；ESD保护；低功耗模式；集成电源；SPI接口

商品概述

NCV7462是一款单片LIN/CAN系统基础芯片，具备增强功能集，适用于汽车车身控制系统。除总线接口外，该IC还具备两个5 V电压调节器、用于控制LED和继电器的高边和低边开关，以及如窗口看门狗等监控功能。这使得它能通过替代外部分立元件实现高度集成的解决方案，同时保持系统灵活性。因此，可将电路板空间和ECU重量降至最低。

商品特性

主电源功能工作范围：5 V至28 V
主电源参数工作范围：6 V至18 V
CAN高速收发器，符合ISO11898标准
CAN的TxD超时功能
LIN物理层符合LIN 2.x和SAEJ2602标准
LIN的可编程TxD超时功能
通过工作模式进行电源管理：正常、待机、睡眠和闪存模式
低压差电压调节器VR1：5 V / 250 mA，输出公差±2%
带反向电流保护的低压差电压调节器VR2：5 V / 50 mA，输出公差±2%
3个唤醒输入，例如用于触点监控
带周期性触点监控的唤醒逻辑
唤醒源识别
所有输出具备独立PWM功能（集成PWM寄存器）
可编程时间的窗口看门狗
2个低边驱动器（典型值3 Ω），具备过载保护和有源钳位功能；例如用于继电器
1个高边驱动器（典型值1 Ω），具备过载和欠载检测及自动恢复功能；例如用于灯泡、LED和开关
1个高边驱动器（典型值可在2 Ω和7 Ω之间选择），具备过载和欠载检测功能；例如用于LED和开关
3个高边驱动器（典型值7 Ω），具备过载和欠载检测功能；例如用于LED和开关
2个用于电流感应的运算放大器
24位SPI接口
具备短路、过压和过温保护功能
SSOP36 - EP封装
通过AEC - Q100认证，可提供PPAP文件
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

分布式车门电子系统
车身控制单元（BCU）
气候控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	-
	工作电压	4.75V~5.25V
	工作电流	10mA
